产品资料-北京阿尔泰 PXI9636 多功能模拟量输入卡

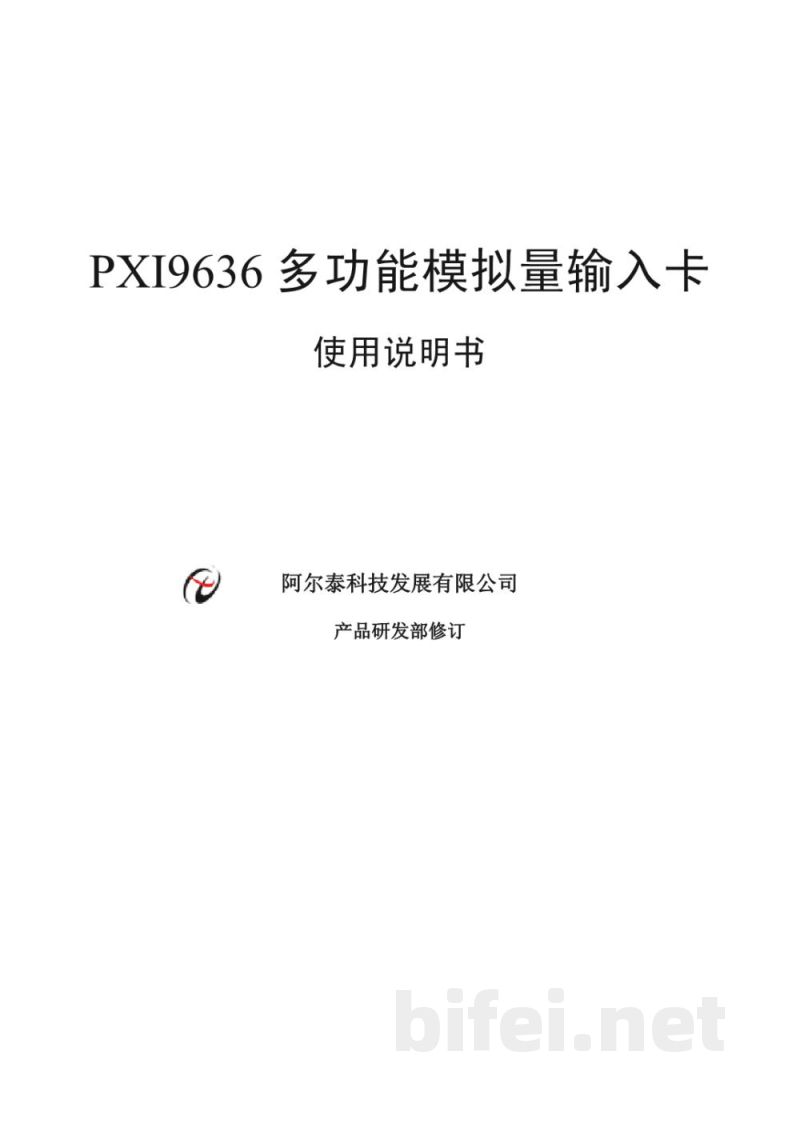

PXI9636多功能模拟量输入卡 使用说明书
阿尔泰科技发展有限公司 产品研发部修订

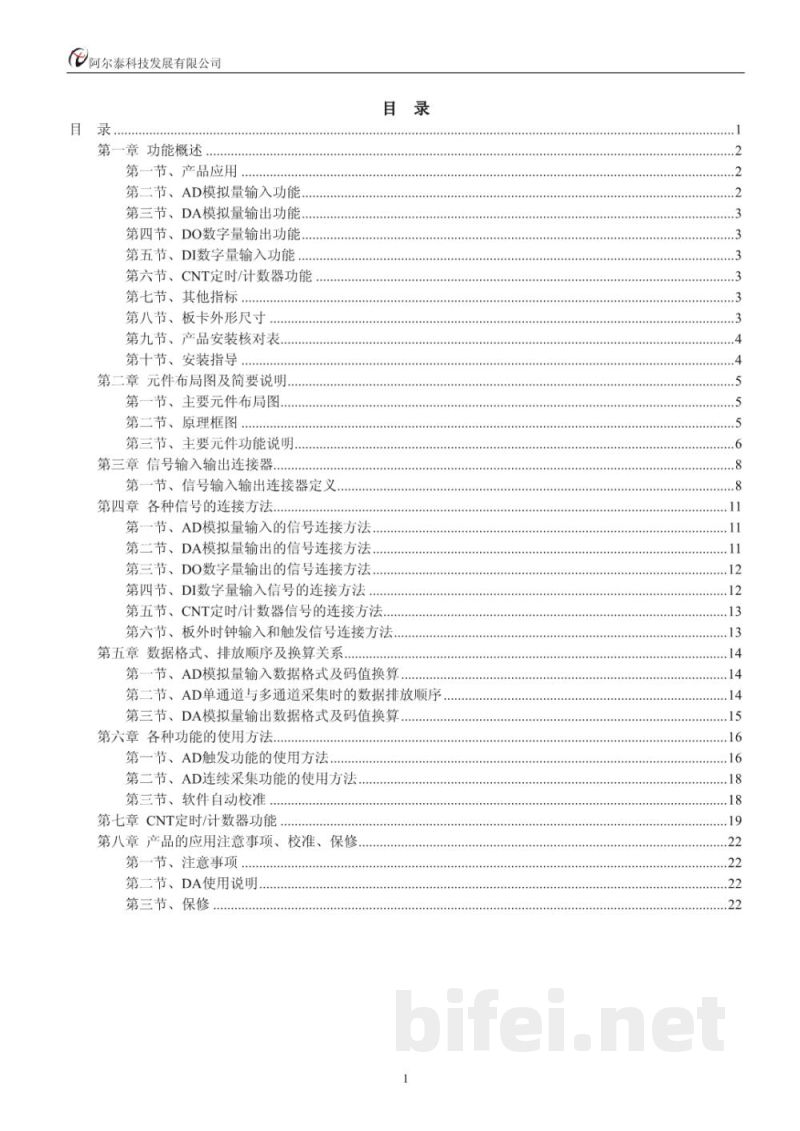

目录
第一章 功能概述
第一节 产品应用
第二节 AD模拟量输入功能
第三节 DA模拟量输出功能
第四节 DO数字量输出功能
第五节 DI数字量输入功能
第六节 CNT定时/计数器功能
第七节 其他指标

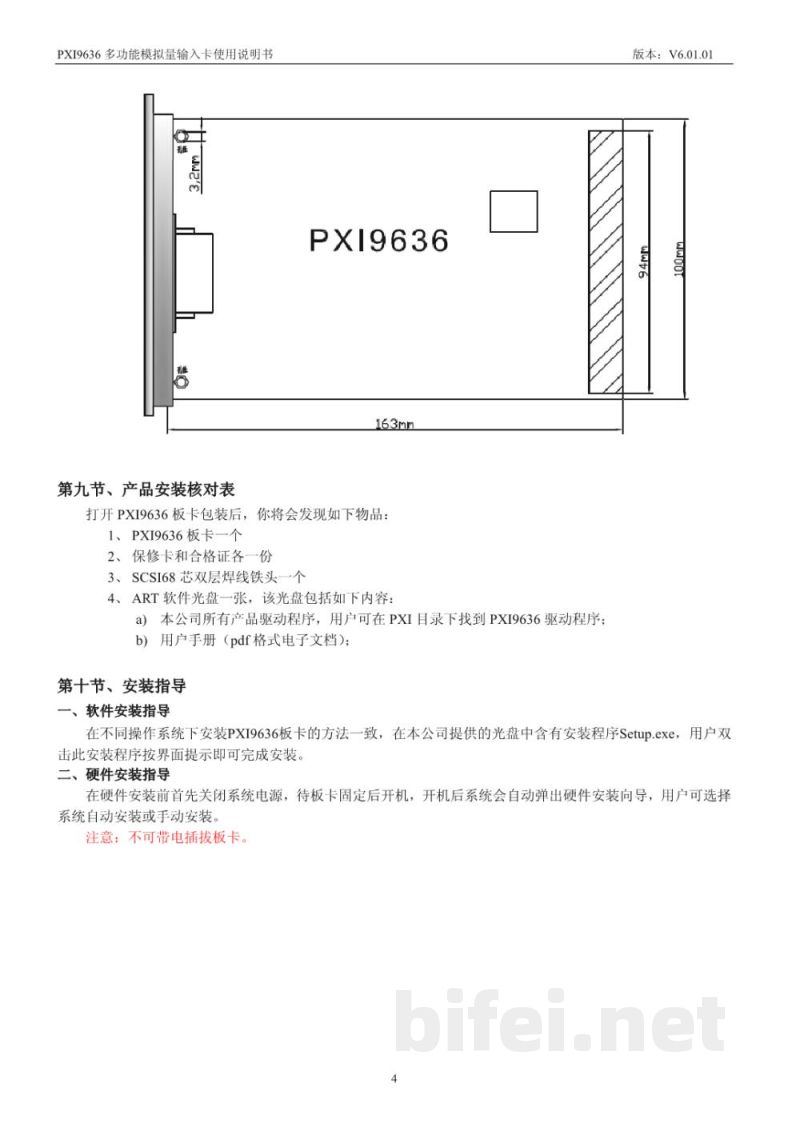

第八节 板卡外形尺寸
第九节 产品安装核对表
第十节 安装指导

第二章 元件布局图及简要说明
第一节 主要元件布局图
第二节 原理框图
第三节 主要元件功能说明

第三章 信号输入输出连接器
第一节 信号输入输出连接器定义

第四章 各种信号的连接方法
第一节 AD模拟量输入信号连接方法
第二节 DA模拟量输出信号连接方法
第三节 DO数字量输出信号连接方法
第四节 DI数字量输入信号连接方法
第五节 CNT定时/计数器信号连接方法
第六节 板外时钟输入和触发信号连接方法

第五章 数据格式、排列顺序及换算关系
第一节 AD模拟量输入数据格式及码值换算
第二节 AD单通道与多通道采集数据排列顺序
第三节 DA模拟量输出数据格式及码值换算

第六章 各种功能的使用方法
第一节 AD触发功能使用方法
第二节 AD连续采集功能使用方法
第三节 软件自动校准

第七章 CNT定时/计数器功能

第八章 产品应用注意事项、校准、保修
第一节 注意事项
第二节 DA使用说明
第三节 保修

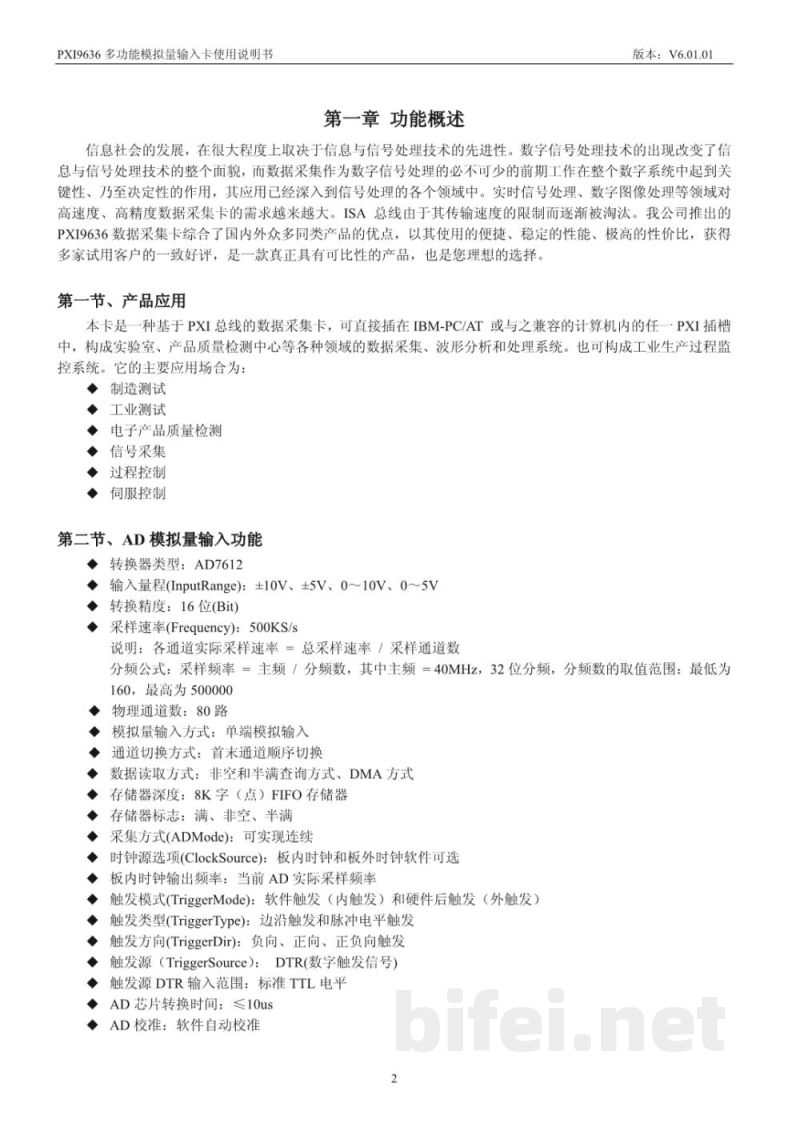

PXI9636多功能模拟量输入卡使用说明书 第一章 功能概述 版本：V6.01.01

本产品是一款基于PXI总线的数据采集卡，可插入PXI插槽用于实验室、质量检测中心及工业控制系统，实现数据采集、波形分析与处理。产品广泛应用于制造测试、工业测试、电子产品质量检测、信号采集、过程控制及伺服控制等领域。

AD模拟量输入功能：
转换器类型：AD7612
输入量程：±10V、±5V、0~10V、0~5V
转换精度：16位
最高采样速率：500KS/s（实际采样率=总采样率/通道数）
主频：40MHz，32位分频，分频范围160~500000
物理通道数：80路
输入方式：单端模拟输入
通道切换：首末通道顺序切换
数据读取方式：非空/半满查询、DMA方式
FIFO存储器：8K字
采集方式：连续模式
时钟源：板内/板外可选
触发模式：软件触发、硬件后触发
触发类型：边沿/电平触发
触发方向：正向、负向、双向
触发源：DTR数字触发信号
AD转换时间：≤10μs
支持软件自动校准

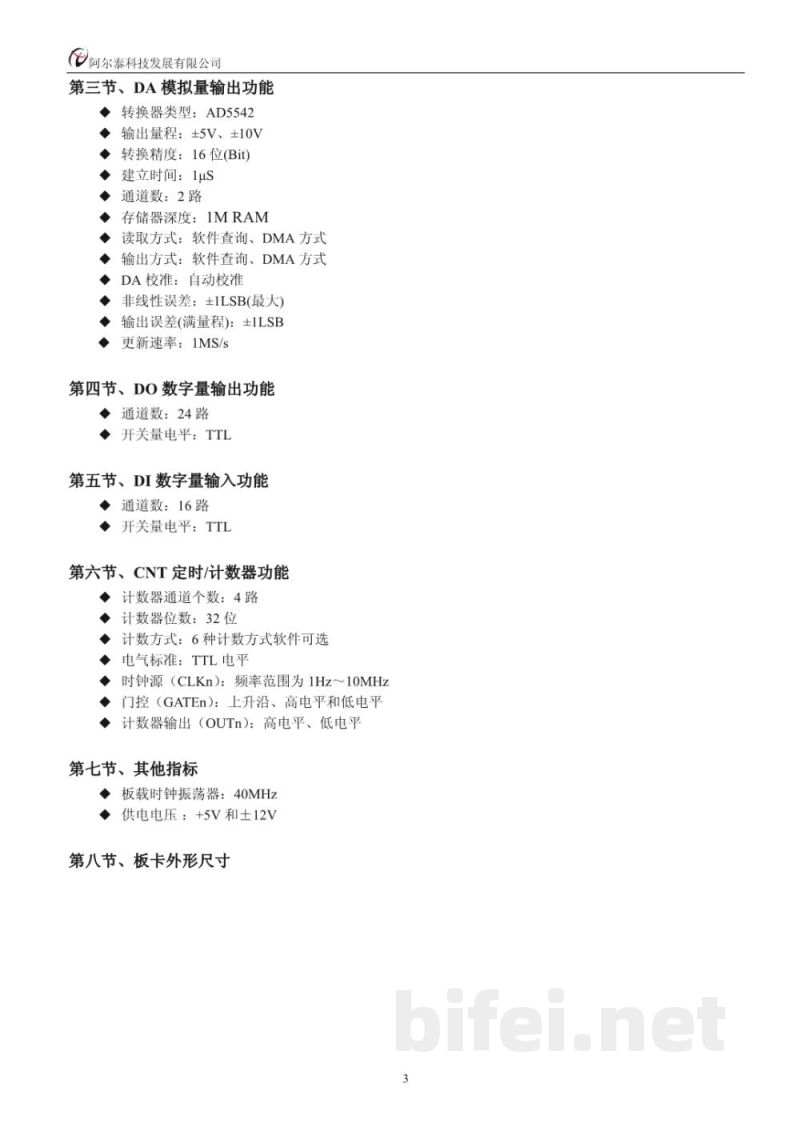

DA模拟量输出功能：
转换器类型：AD5542
输出量程：±5V、±10V
分辨率：16位
建立时间：1μs
通道数：2路
存储器深度：1MRAM
支持软件查询与DMA输出
更新速率：1MS/s
非线性误差：±1LSB
输出误差：±1LSB
支持自动校准

DO数字量输出功能：
通道数：24路
电平标准：TTL

DI数字量输入功能：
通道数：16路
