使用说明书-北京阿尔泰 PXI9606 数据采集卡

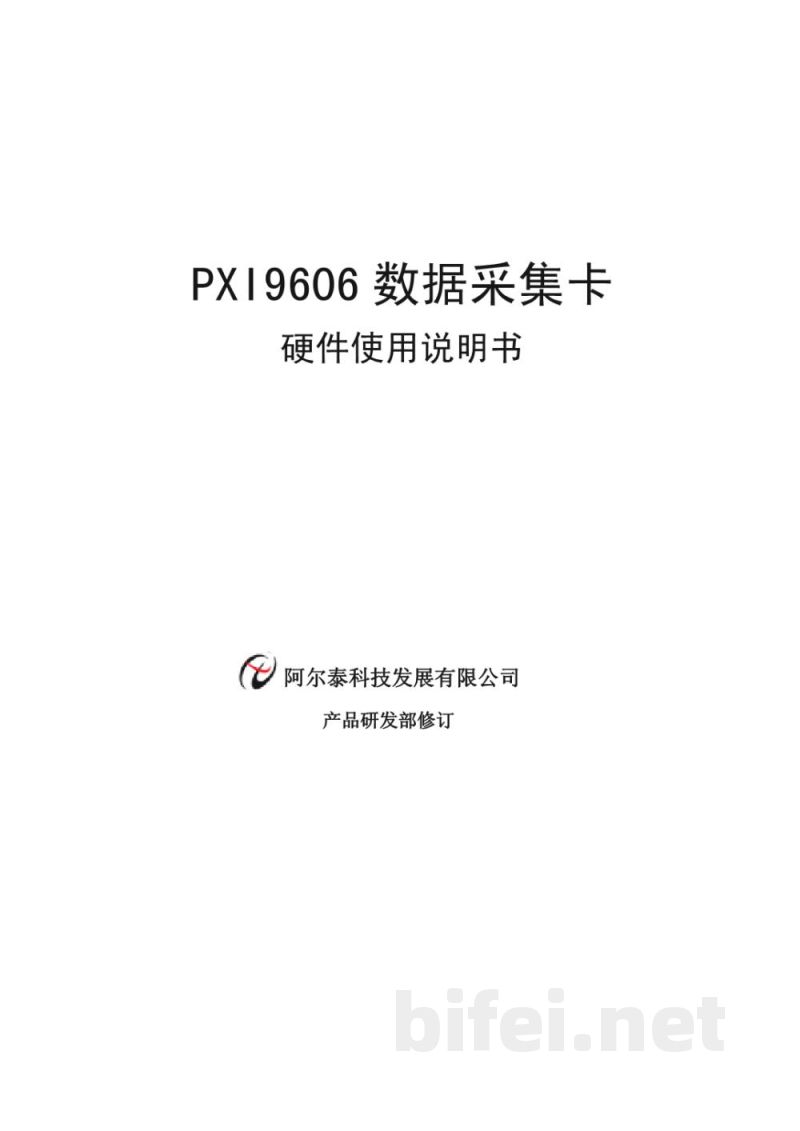

PXI9606数据采集卡硬件使用说明书
阿尔泰科技发展有限公司 产品研发部修订

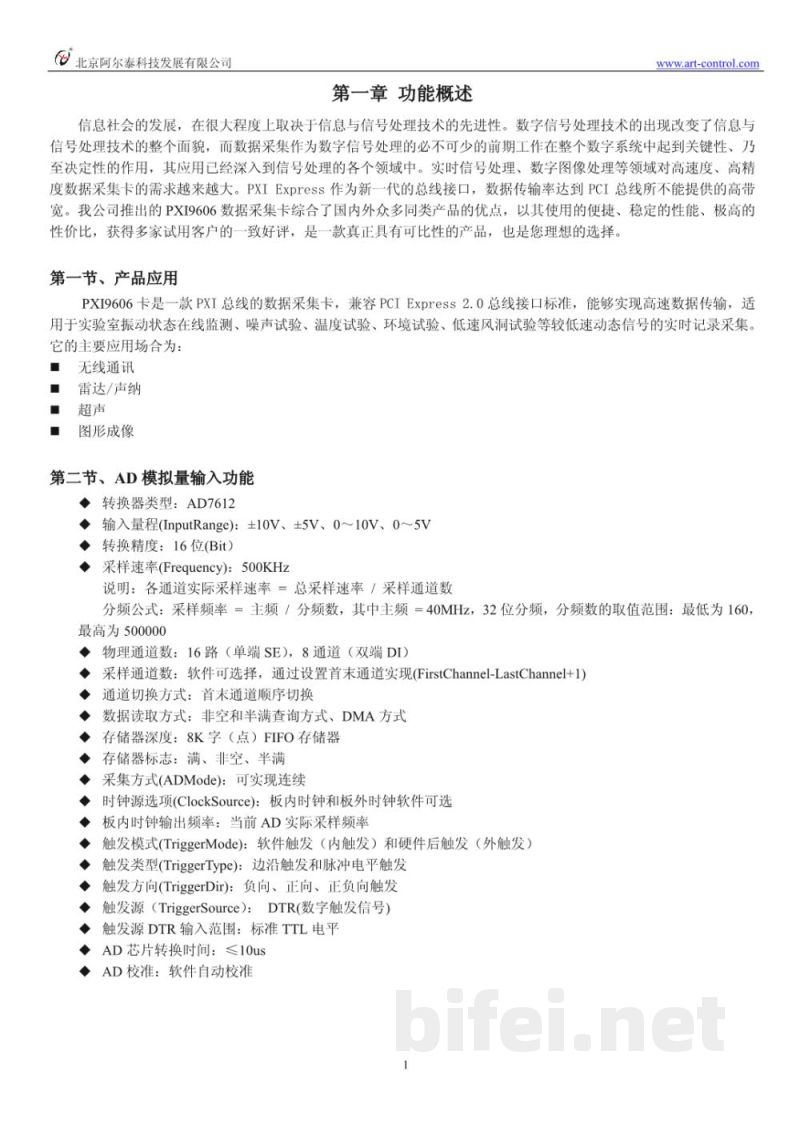

第一章 功能概述
信息社会的发展在很大程度上取决于信息与信号处理技术的发展。数据采集作为数字信号处理的前端基础环节，在各类数字系统中具有关键作用。PXIExpress作为新一代总线接口，具备高带宽数据传输能力。本产品PXI9606数据采集卡基于PXI总线并兼容PCI Express 2.0接口标准，具有高速数据传输能力，适用于多种信号采集与测试场景，如振动监测、噪声试验、温度试验、环境试验及低速风洞试验等。
主要应用领域包括：无线通信、雷达/声纳、超声检测、图像成像等。

第二节 AD模拟量输入功能
转换器类型：AD7612
输入量程：±10V、±5V、0~10V、0~5V
转换精度：16位
采样速率：最高500KHz
各通道实际采样率=总采样率/采样通道数
分频方式：主频40MHz，32位分频，分频范围160~500000
物理通道：16路单端输入或8路差分输入
通道配置：软件可设定首末通道进行顺序采集
数据读取方式：非空/半满查询或DMA方式
FIFO存储：8K字存储深度，支持满/非空/半满状态指示
采集模式：连续采集模式
时钟源：板内时钟或外部时钟可选
触发模式：软件触发（内触发）与硬件触发（外触发）
触发类型：边沿触发与电平触发
触发方向：正向、负向及双向触发
触发源：DTR数字触发信号（TTL电平）
AD转换时间：≤10μs
支持软件自动校准

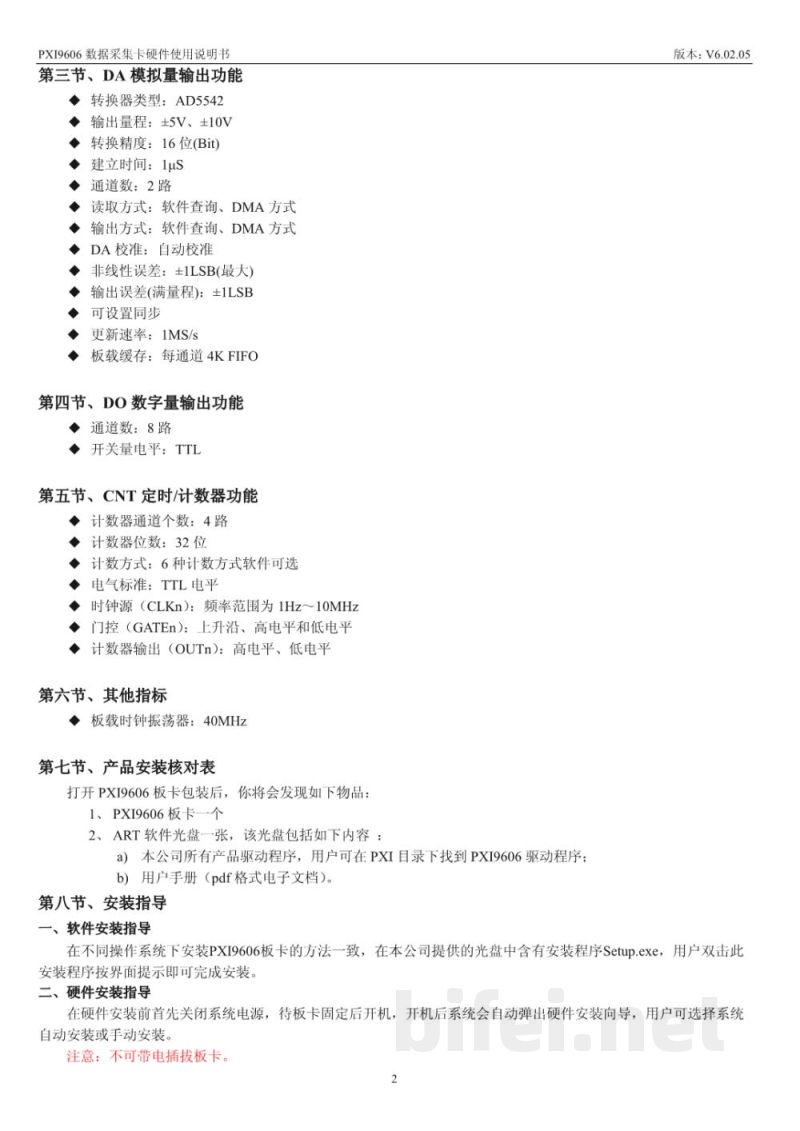

第三节 DA模拟量输出功能
支持DA模拟量电压输出
支持双极性电压输出数据格式及码值换算

第四节 DO数字量输出功能
支持数字量输出控制功能

第五节 CNT定时/计数器功能
支持定时与计数器功能，用于脉冲计数与时间测量

第六节 其他功能
支持多种触发模式与采集方式组合应用
支持软件校准功能

第七章 产品应用注意事项、校准及保修
注意事项：请按照规范进行安装与使用
AD模拟量输入支持校准功能
DA输出使用需遵循电压范围规范
产品提供保修服务

版本：V6.02.05
