PXI9100任意波形发生器

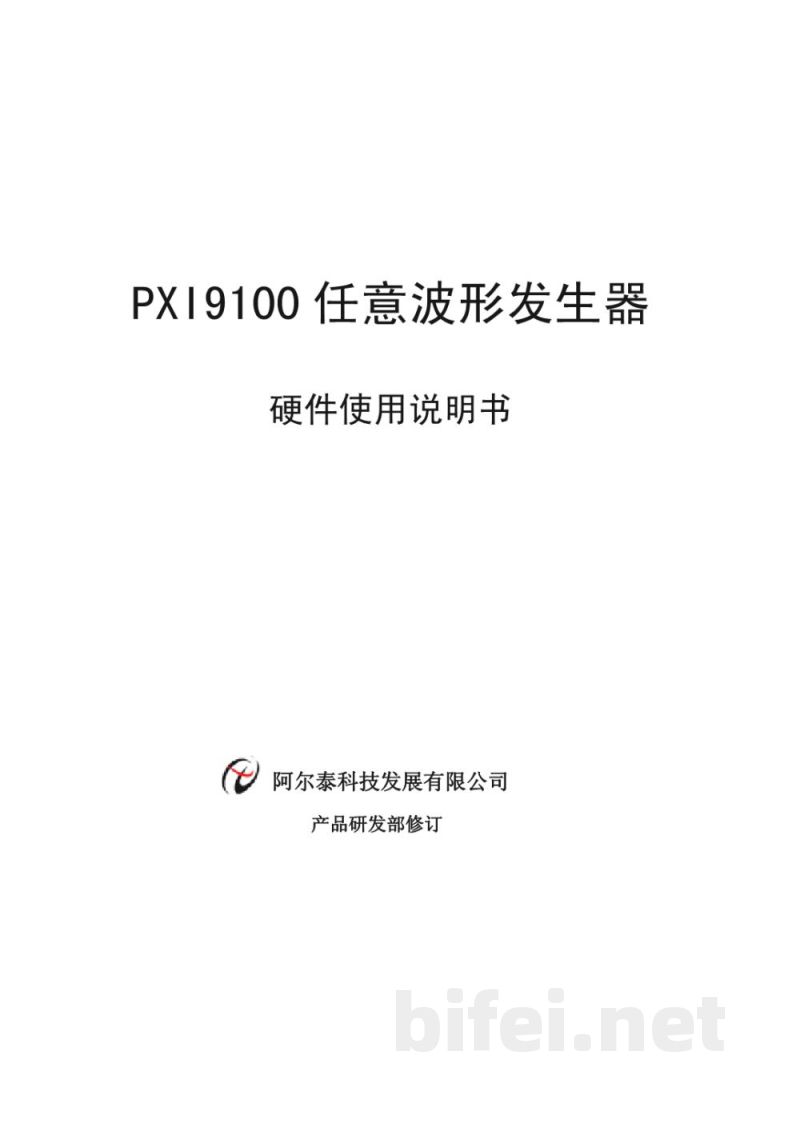

硬件使用说明书
阿尔泰科技发展有限公司
产品研发部修订

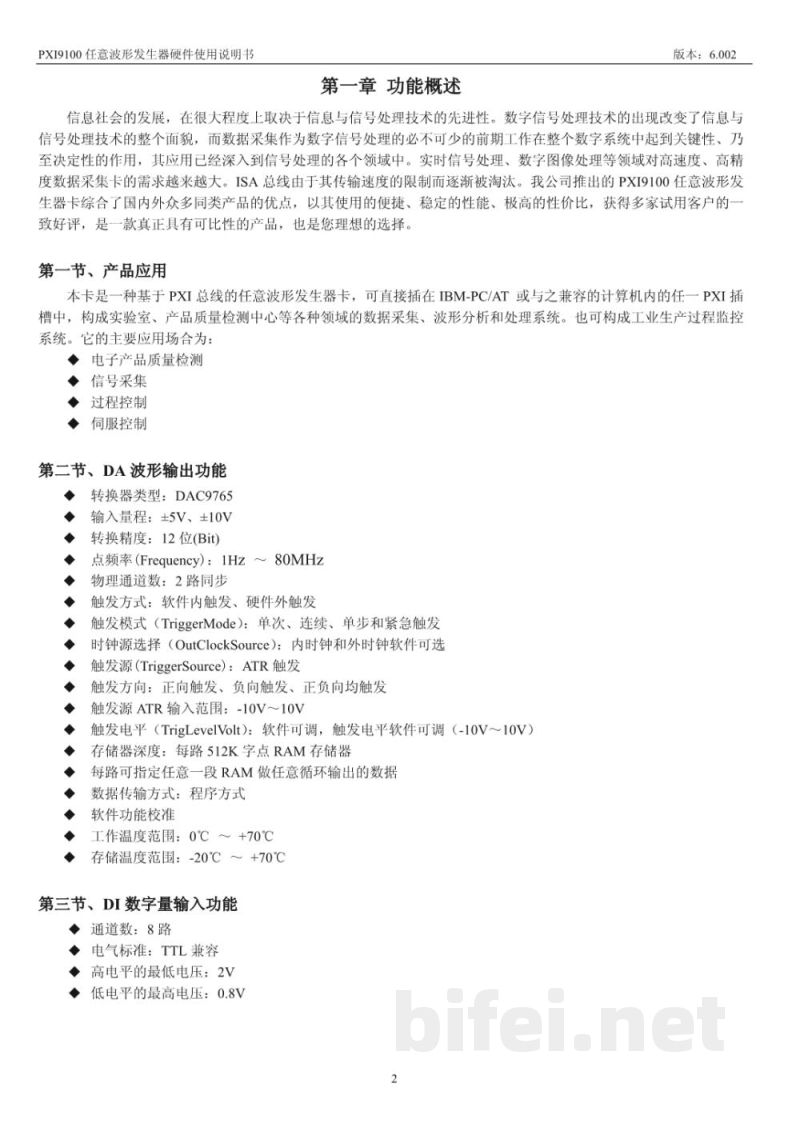

第一章 功能概述

信息社会的发展在很大程度上取决于信息与信号处理技术的先进性。数字信号处理技术的出现改变了信息与信号处理的整体面貌，而数据采集作为数字信号处理的前期关键工作，在整个数字系统中起到重要甚至决定性作用，广泛应用于信号处理各个领域。实时信号处理、数字图像处理等领域对高速、高精度数据采集卡需求不断增加。ISA总线由于传输速度限制逐渐被淘汰。本公司推出的PXI9100任意波形发生器卡综合国内外同类产品优点，具有使用便捷、性能稳定、性价比高等特点，是一款具有竞争力的产品。

第一节 产品应用
本卡是一种基于PXI总线的任意波形发生器卡，可直接插入IBM-PC/AT或兼容计算机的PXI插槽中，用于实验室、产品质量检测中心等领域的数据采集、波形分析与处理系统，也可用于工业生产过程监控系统。主要应用包括：电子产品质量检测、信号采集、过程控制、伺服控制。

第二节 DA波形输出功能
转换器类型：DAC9765
输入量程：±5V、±10V
转换精度：12位(Bit)
点频率：1Hz～80MHz
物理通道数：2路同步
触发方式：软件内触发、硬件外触发
触发模式：单次、连续、单步、紧急触发
时钟源选择：内时钟、外时钟
软件可选触发源：ATR触发
触发方向：正向触发、负向触发、正负向均触发
触发源ATR输入范围：-10V～10V
触发电平：-10V～10V软件可调
存储器深度：每路512K点RAM，可指定任意段循环输出
数据传输方式：程序方式
支持软件功能校准
工作温度：0℃～+70℃
存储温度：-20℃～+70℃

第三节 DI数字量输入功能
通道数：8路
电气标准：TTL兼容
高电平最低电压：2V
低电平最高电压：0.8V

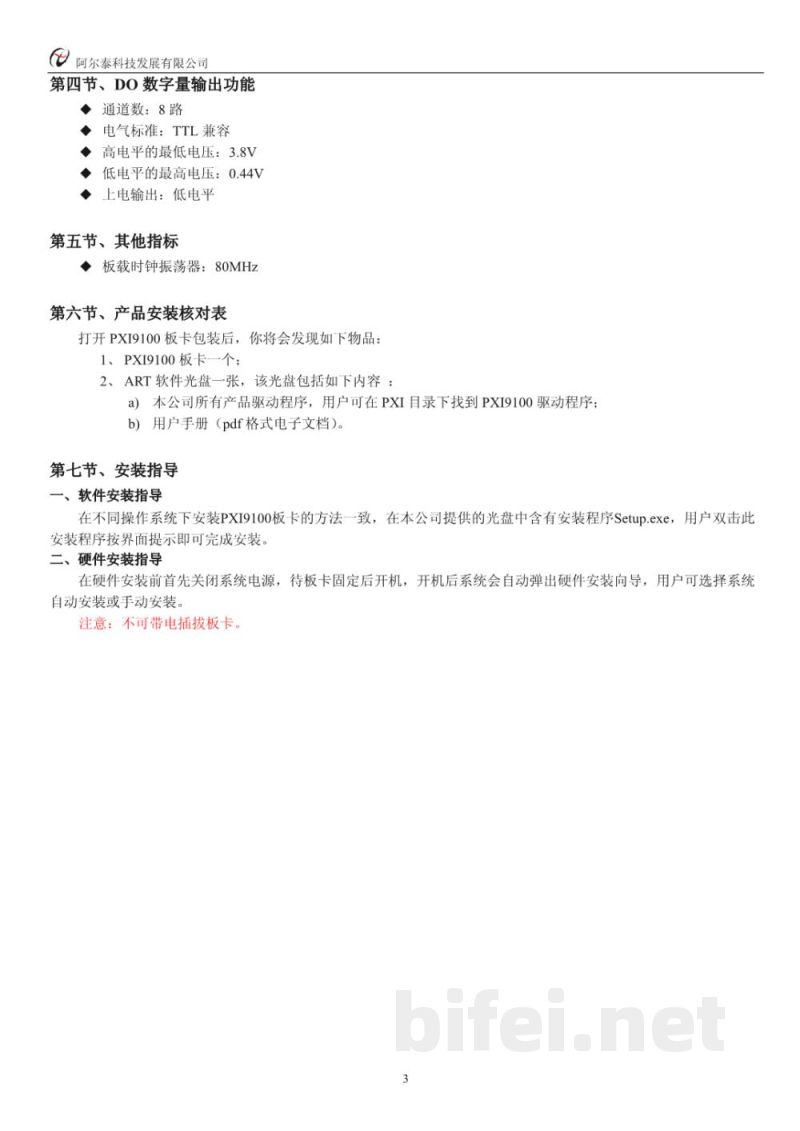

第四节 DO数字量输出功能
通道数：8路
电气标准：TTL兼容
高电平最低电压：3.8V
低电平最高电压：0.44V
上电输出状态：低电平

第五节 其他指标
板载时钟振荡器：80MHz

第六节 产品安装核对表
打开PXI9100板卡包装后应包含：PXI9100板卡一块；ART软件光盘一张（包含驱动程序及用户手册PDF）。

第七节 安装指导
软件安装指导：在不同操作系统下安装方法一致，光盘中含Setup.exe，双击即可按提示完成安装。
硬件安装指导：安装前关闭系统电源，固定板卡后开机，系统会自动弹出安装向导，可选择自动或手动安装。注意：不可带电插拔板卡。

第二章 元件布局图及简要说明

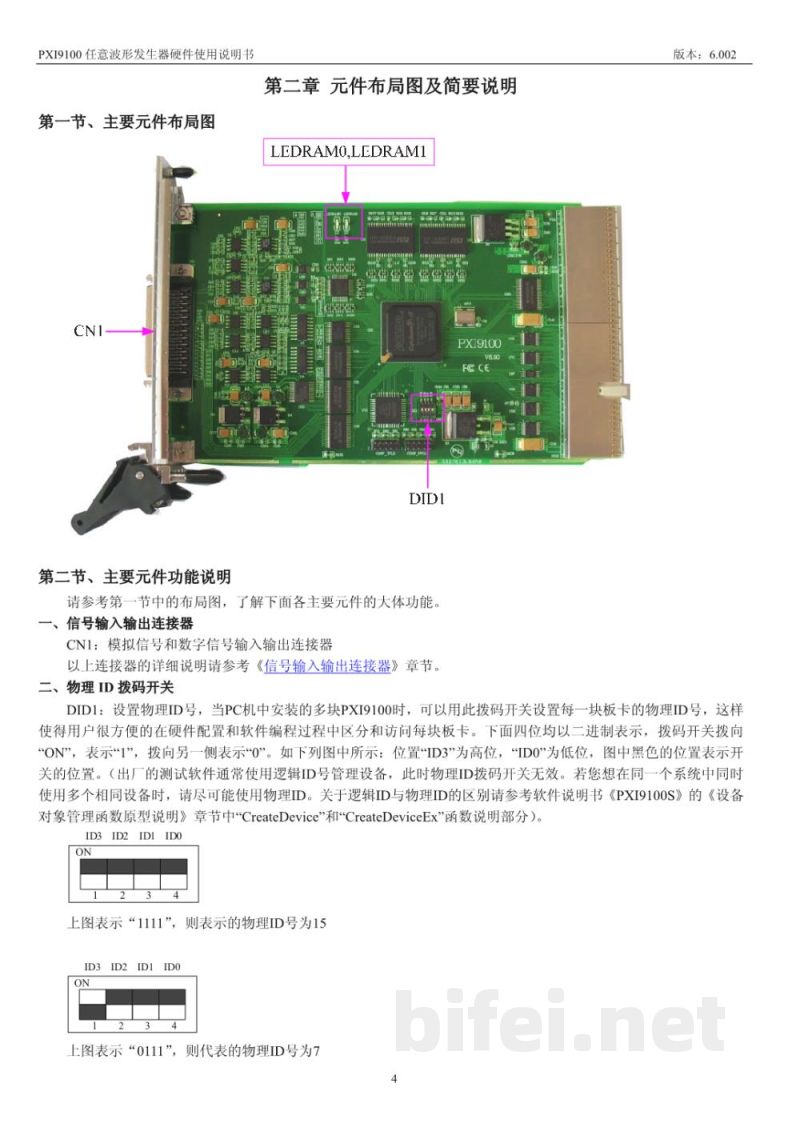

第一节 主要元件布局图
CNI

第二节 主要元件功能说明
（包括信号输入输出连接器、物理ID拨码开关、状态指示灯等）
