使用说明书-北京阿尔泰 PXI8757 同步采集卡

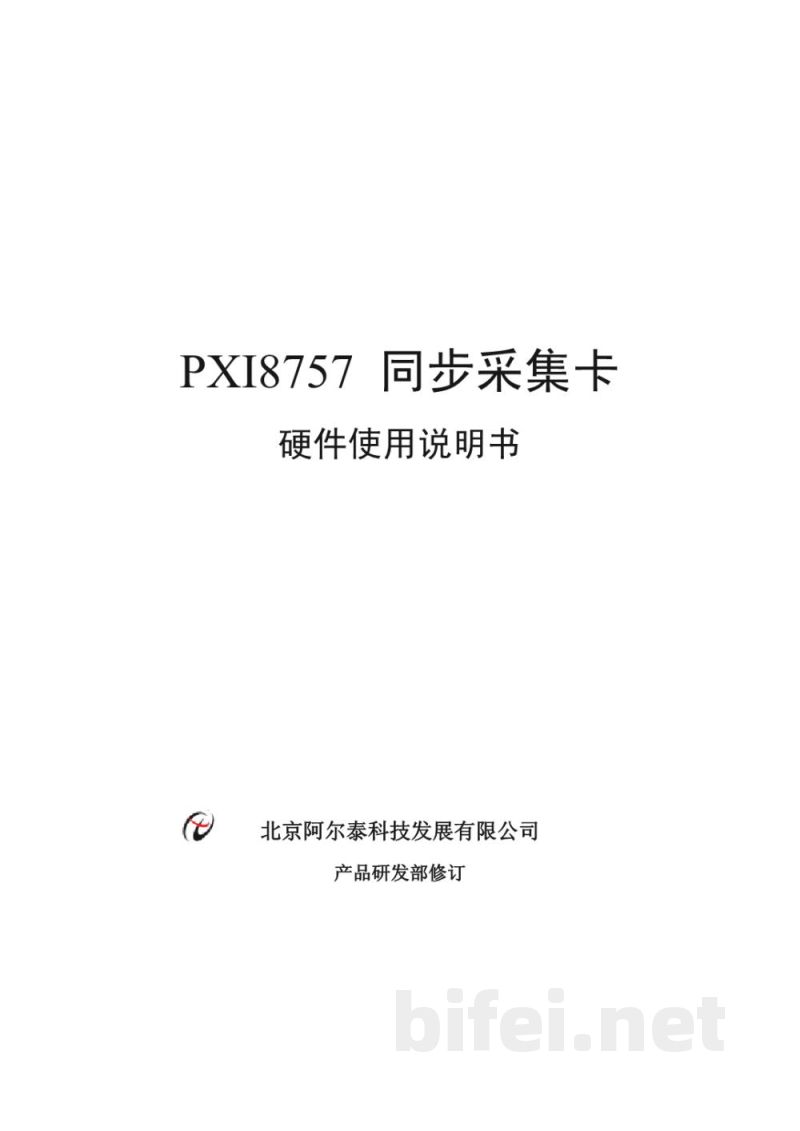

PXI8757同步采集卡
硬件使用说明书
北京阿尔泰科技发展有限公司
产品研发部修订

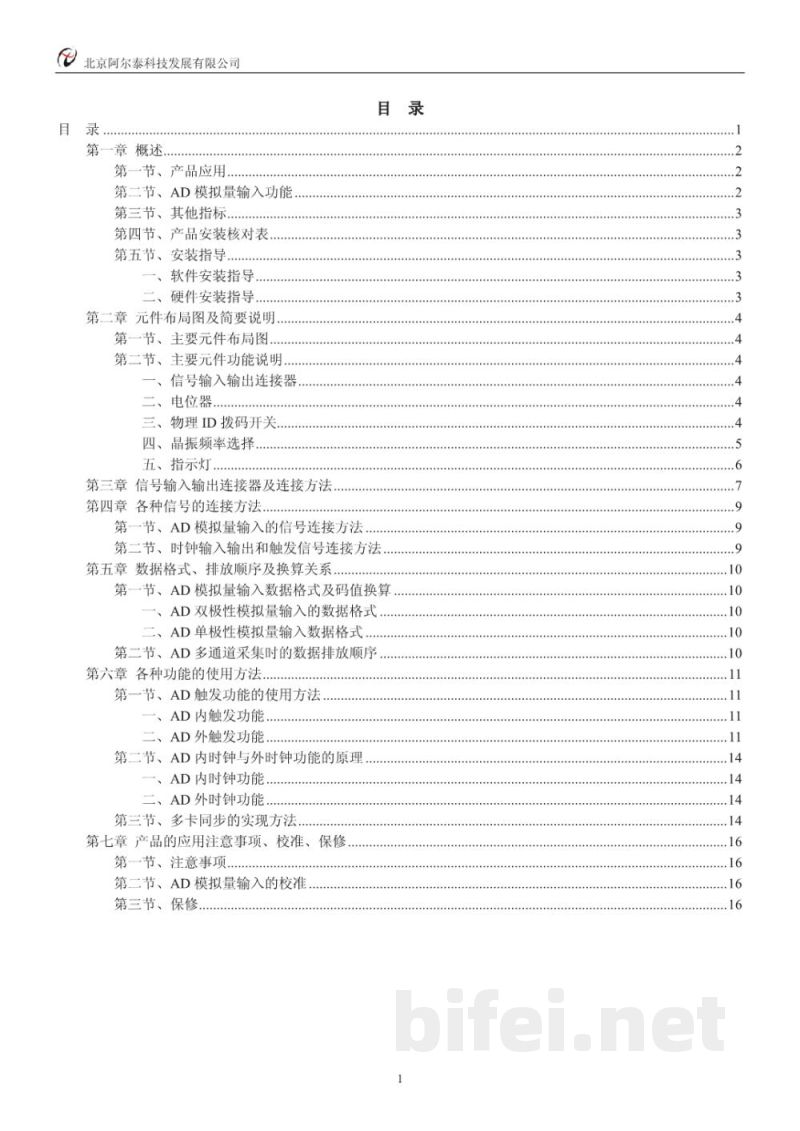

目录
第一章 概述
第一节 产品应用
第二节 AD模拟量输入功能
第三节 其他指标
第四节 产品安装核对表
第五节 安装指导（软件安装指导、硬件安装指导）

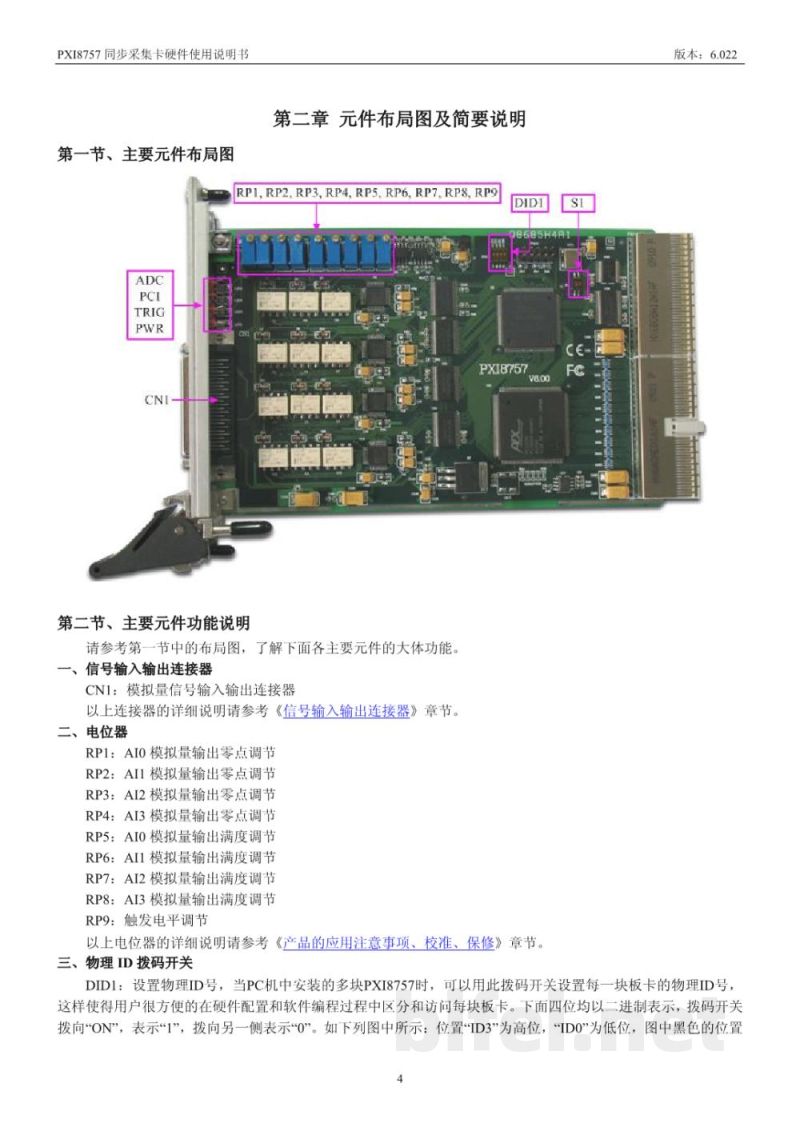

第二章 元件布局图及简要说明
第一节 主要元件布局图
第二节 主要元件功能说明（信号输入输出连接器、电位器、物理ID拨码开关、晶振频率选择、指示灯）
第三章 信号输入输出连接器及连接方法
第四章 各种信号的连接方法
第五章 数据格式、排放顺序及换算关系
第六章 各种功能的使用方法
第七章 产品应用注意事项、校准、保修

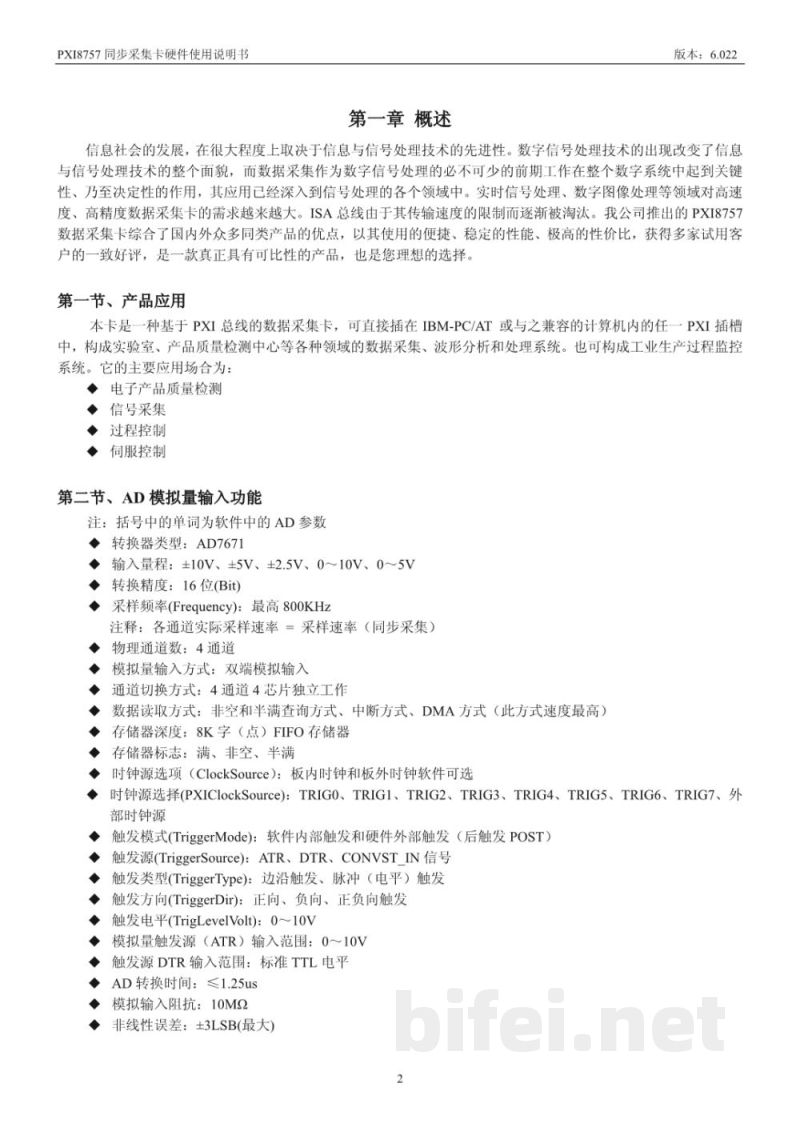

第一章 概述（版本：6.022）
随着信息社会的发展，信息与信号处理技术不断进步。数字信号处理技术推动了信息处理方式的变革，而数据采集作为前端基础在数字系统中起关键作用，广泛应用于信号处理、图像处理及实时控制等领域。由于ISA总线传输速度限制逐渐被淘汰，公司推出基于PXI总线的数据采集卡系列产品，具有使用便捷、性能稳定及高性价比特点。

第一节 产品应用
PXI8757是一种基于PXI总线的数据采集卡，可直接插入IBM-PC/AT或兼容计算机的PXI插槽，用于实验室、产品质量检测中心及工业过程监控系统。主要应用包括：
■ 电子产品质量检测
■ 信号采集
■ 过程控制
■ 伺服控制

第二节 AD模拟量输入功能
转换器类型：AD7671
输入量程：±10V、±5V、±2.5V、0~10V、0~5V
转换精度：16位（Bit）
采样频率：最高800KHz（同步采集时各通道实际速率不同）
物理通道数：4通道
模拟输入方式：双端模拟输入
通道切换方式：4通道4芯片独立工作
数据读取方式：非空、半满查询方式、中断方式、DMA方式（最高速）
存储器深度：8K字FIFO存储器
存储器标志：满、非空、半满
时钟源选项：板内时钟或板外时钟（软件可选）
PXIClockSource：TRIGO、TRIG1～TRIG7及外部时钟源
触发模式：软件内部触发、硬件外部触发（后触发POST）
触发源：ATR、DTR、CONVSTIN
触发类型：边沿触发、脉冲（电平）触发
触发方向：正向、负向、正负向
触发电平：0～10V
模拟触发源ATR输入范围：0～10V
DTR输入范围：标准TTL电平
AD转换时间：≤1.25us
模拟输入阻抗：10MΩ
非线性误差：3LSB（最大）
系统测量精度：0.01%
工作温度：0℃～+50℃
存储温度：-20℃～+70℃

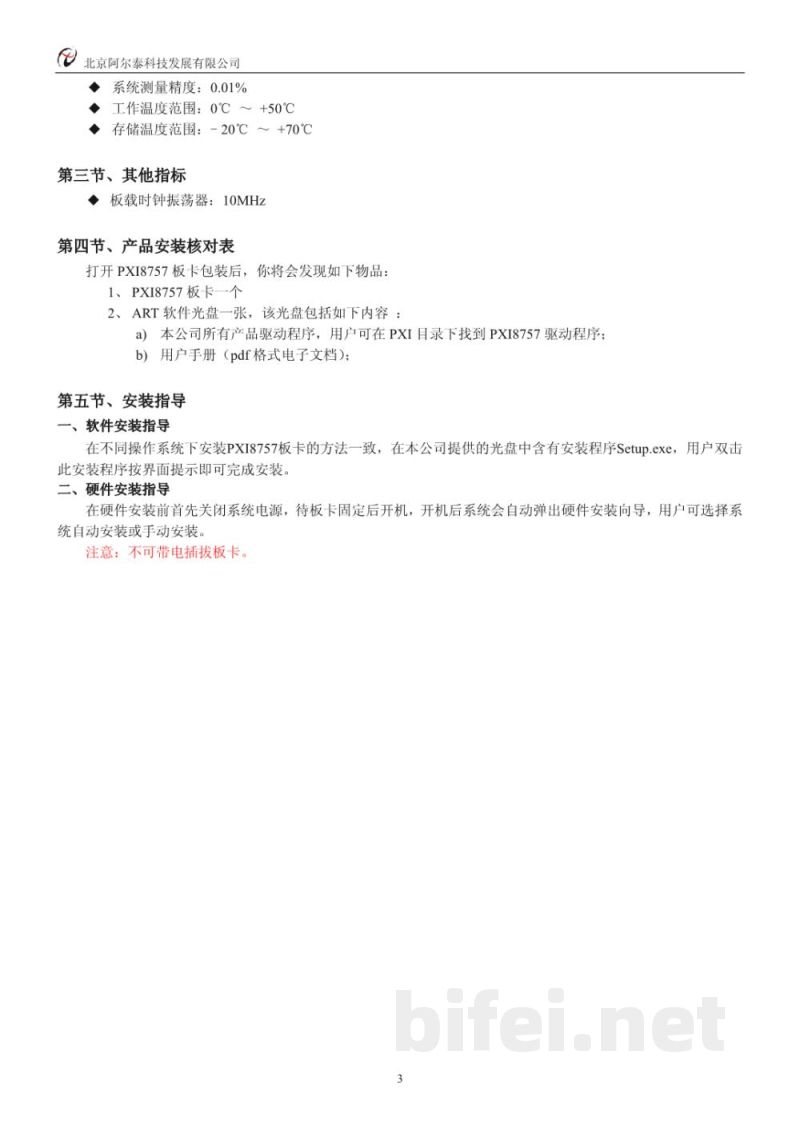

第三节 其他指标
板载时钟振荡器：10MHz

第四节 产品安装核对表
打开PXI8757包装后包含：
1. PXI8757板卡1个
2. ART软件光盘1张（含驱动程序及PDF用户手册）
驱动程序路径：PXI目录下PXI8757驱动程序

第五节 安装指导
软件安装：
光盘中包含Setup安装程序，按提示完成安装即可。

硬件安装：
在安装前关闭电源，将板卡插入PXI插槽后开机，系统将自动进行驱动安装或手动安装配置。
