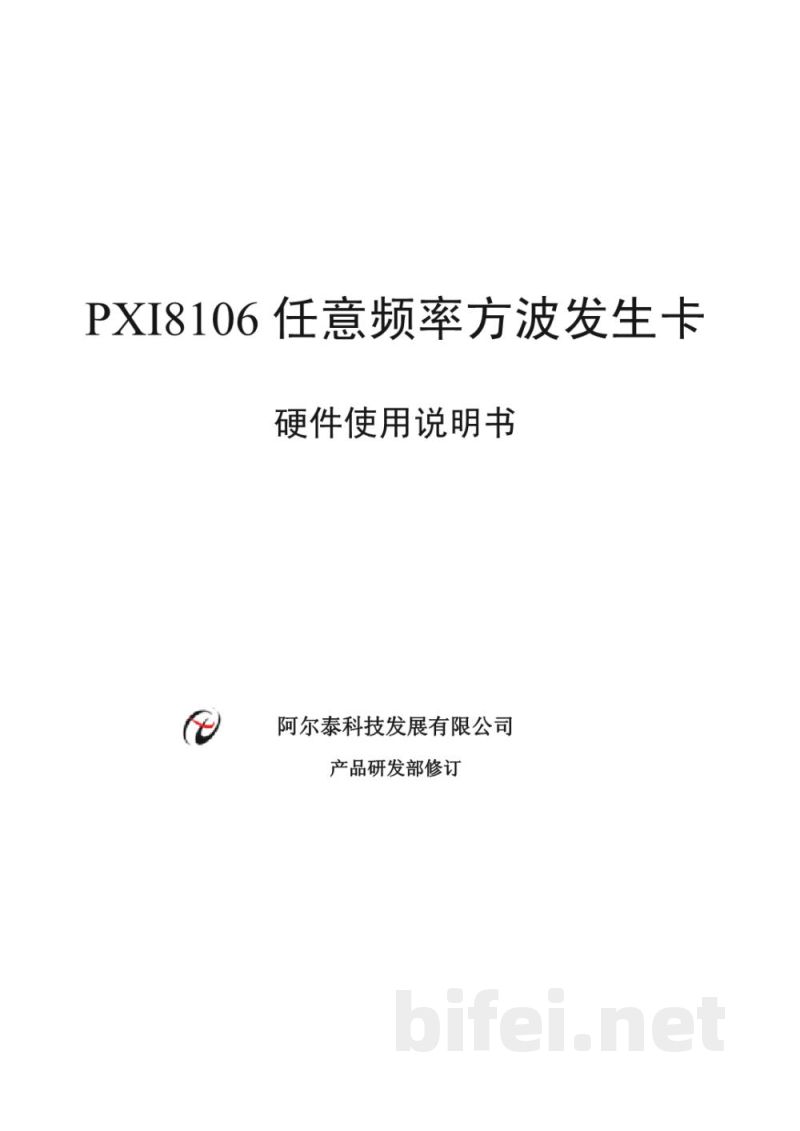

使用说明书-北京阿尔泰 PXI8106 任意频率方波发生卡

PXI8106任意频率方波发生卡
硬件使用说明书
阿尔泰科技发展有限公司
产品研发部修订
版本：V6.01.02

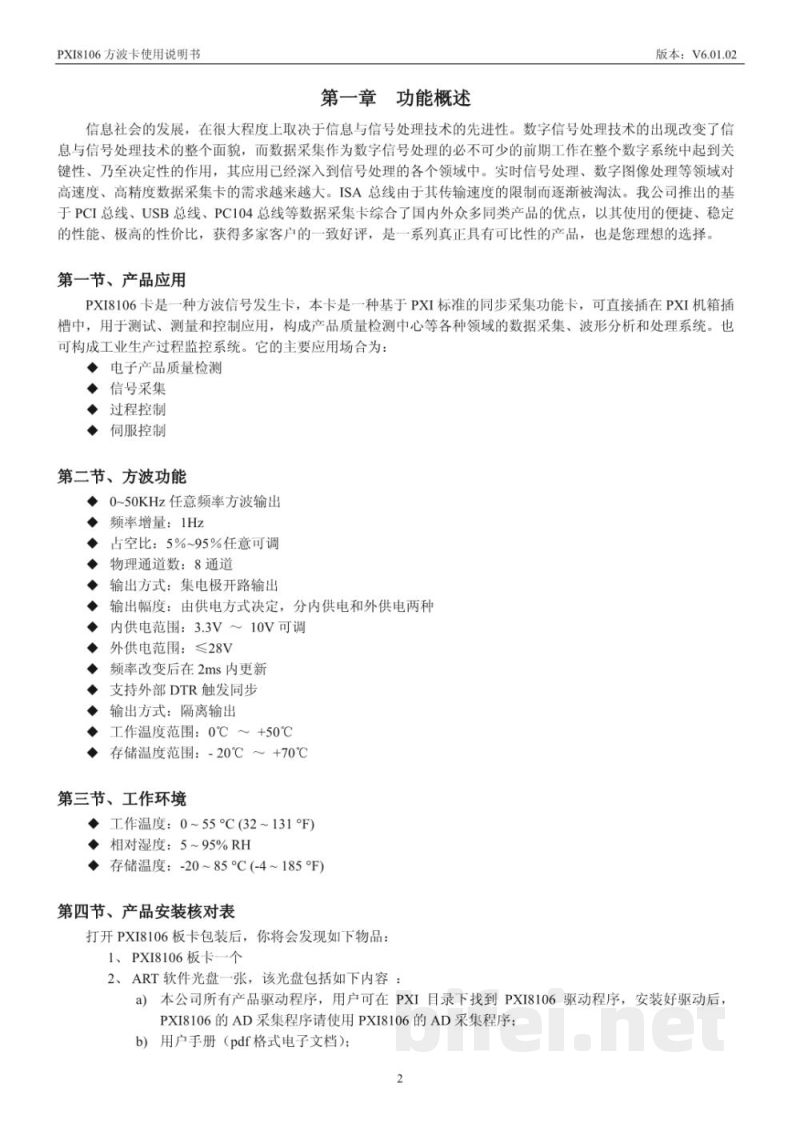

第一章 功能概述
信息社会的发展在很大程度上依赖信息与信号处理技术的先进性。数字信号处理技术的出现改变了传统信号处理方式，数据采集作为前期关键环节，在整个数字系统中起到决定性作用。实时信号处理、数字图像处理等领域对高速度、高精度数据采集卡需求不断增加。公司推出基于PCI、USB、PC/104及PXI等总线的数据采集产品，具有高性能与高性价比等特点。

第一节 产品应用
PXI8106卡是一种方波信号发生卡，基于PXI标准，可直接插入PXI机箱插槽，用于测试、测量与控制应用，构建产品质量检测中心、数据采集与波形分析系统，也可用于工业生产过程监控系统。主要应用包括：电子产品质量检测、信号采集、过程控制、伺服控制。

第二节 方波功能
输出频率范围：0～50KHz任意频率方波
频率分辨率：1Hz
占空比：5%～95%可调
物理通道数：8通道
输出方式：集电极开路输出、隔离输出
输出幅度：由供电方式决定，分内供电与外供电
内供电范围：3.3V～10V可调
外供电范围：≤28V
频率变化后2ms内更新
支持外部DTR触发同步

第三节 工作环境
工作温度：0～55℃
相对湿度：5%～95%RH
存储温度：-20～85℃

第四节 产品安装核对表
打开PXI8106板卡包装后，应包含：
1. PXI8106板卡一块
2. 软件光盘一张（含驱动程序及用户手册PDF）

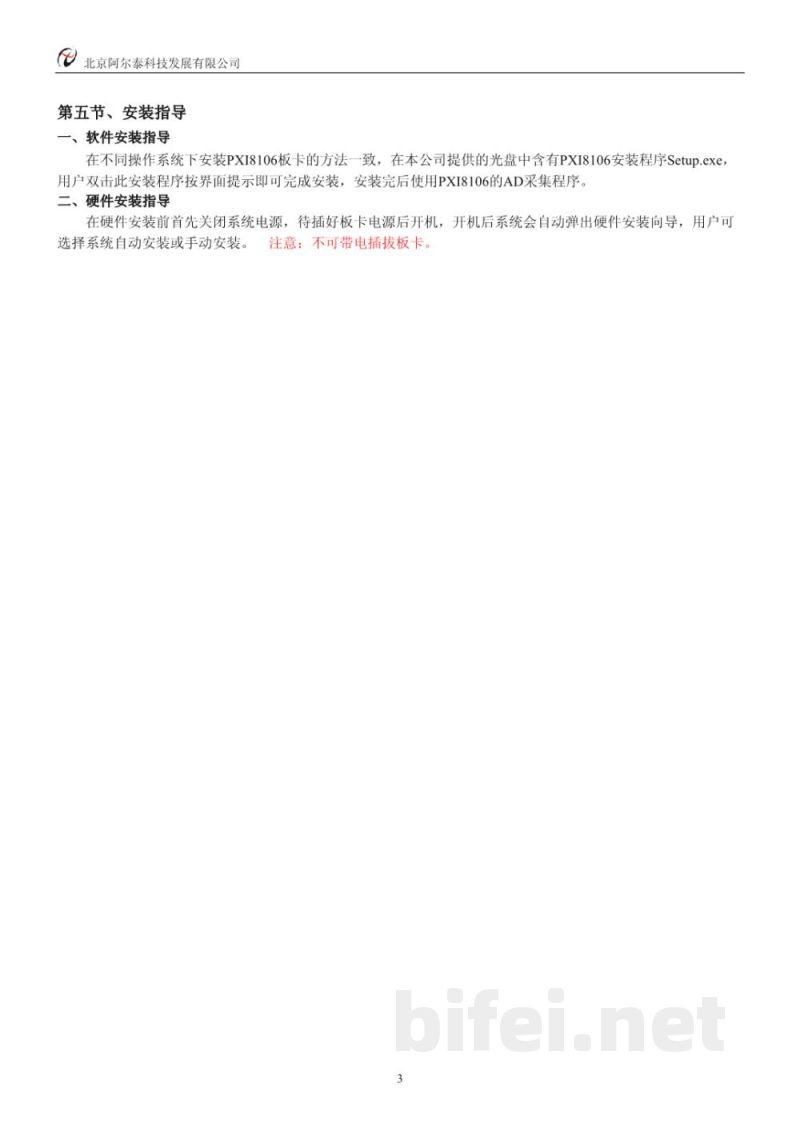

第五节 安装指导
软件安装：运行光盘中的Setup.exe，按提示完成安装。
硬件安装：安装前请关闭系统电源，插好板卡后开机，系统会自动弹出硬件安装向导，可选择自动或手动安装驱动。注意不可带电插拔板卡。

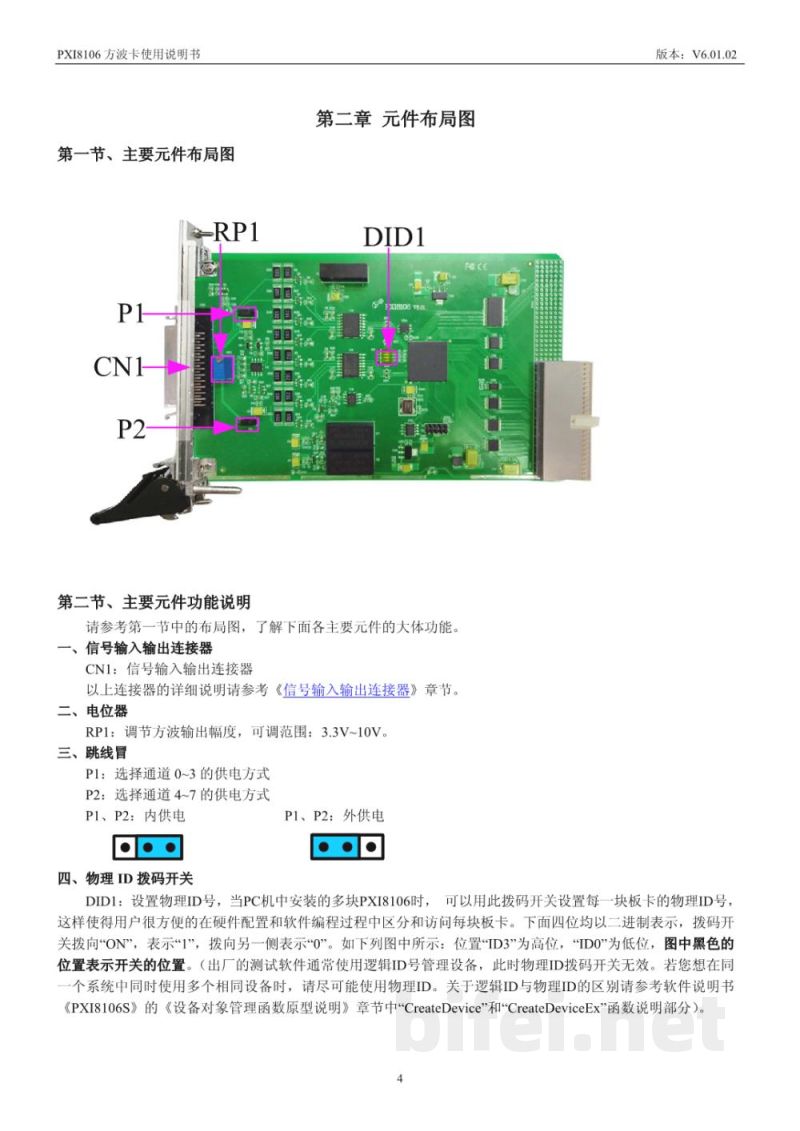

第二章 元件布局图
第一节 主要元件布局图
-RP1、PH、CNH、P2等元件位置见布局图

第二节 主要元件功能说明
信号输入输出连接器：CN1为信号输入输出连接器，详细说明见信号连接章节。
电位器：RP1用于调节方波输出幅度，可调范围3.3V～10V。
跳线帽：P1、P2用于选择通道0～3及4～7的供电方式（内供电/外供电）。
物理ID拨码开关：DID1用于设置板卡物理ID号，在多卡系统中用于区分设备。拨码开关以二进制表示，“ON”为1，另一侧为0。物理ID用于硬件识别，逻辑ID与物理ID区别请参考PXI8106S软件说明书设备对象管理函数章节。

第三章 信号输入输出连接器
CN1：信号输入输出连接器定义及连接方式详见相关章节。

第四章 产品应用注意事项与保修
注意事项：使用前请仔细阅读说明书，操作过程中注意断电，避免带电插拔板卡。
保修：产品在规定条件下提供保修服务。
