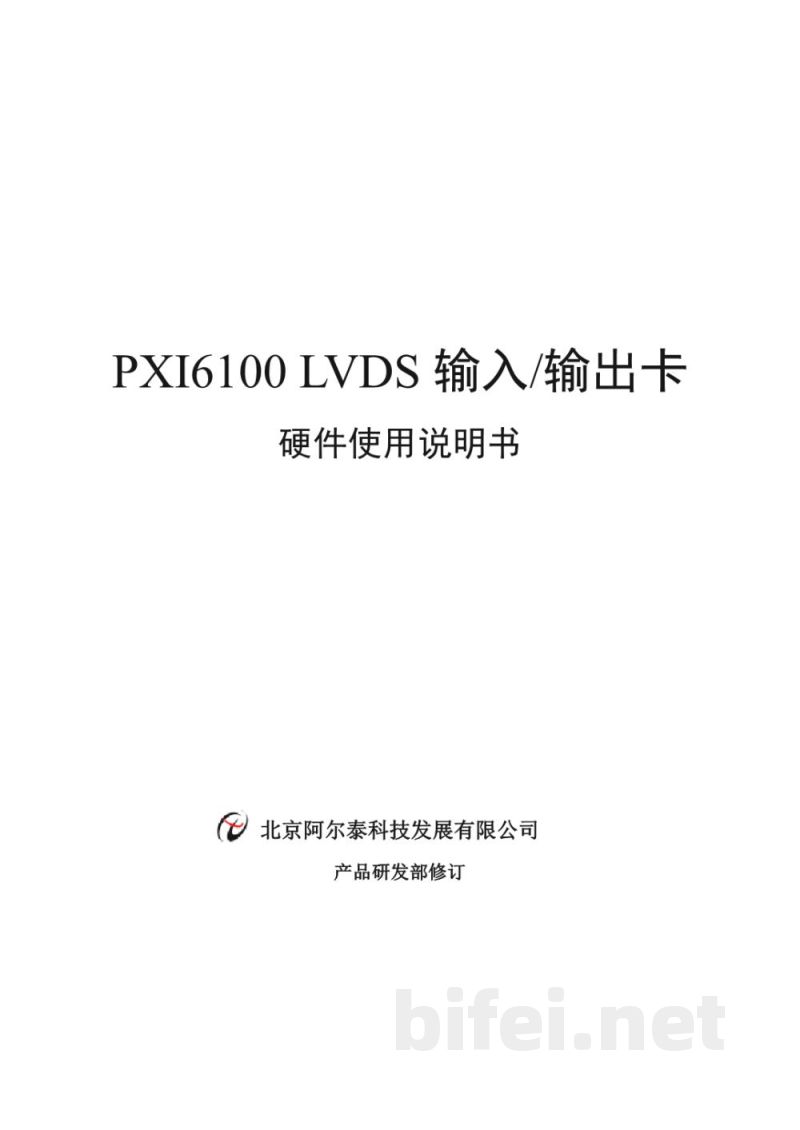

PXI6100 LVDS输入/输出卡 硬件使用说明书
北京阿尔泰科技发展有限公司 产品研发部修订

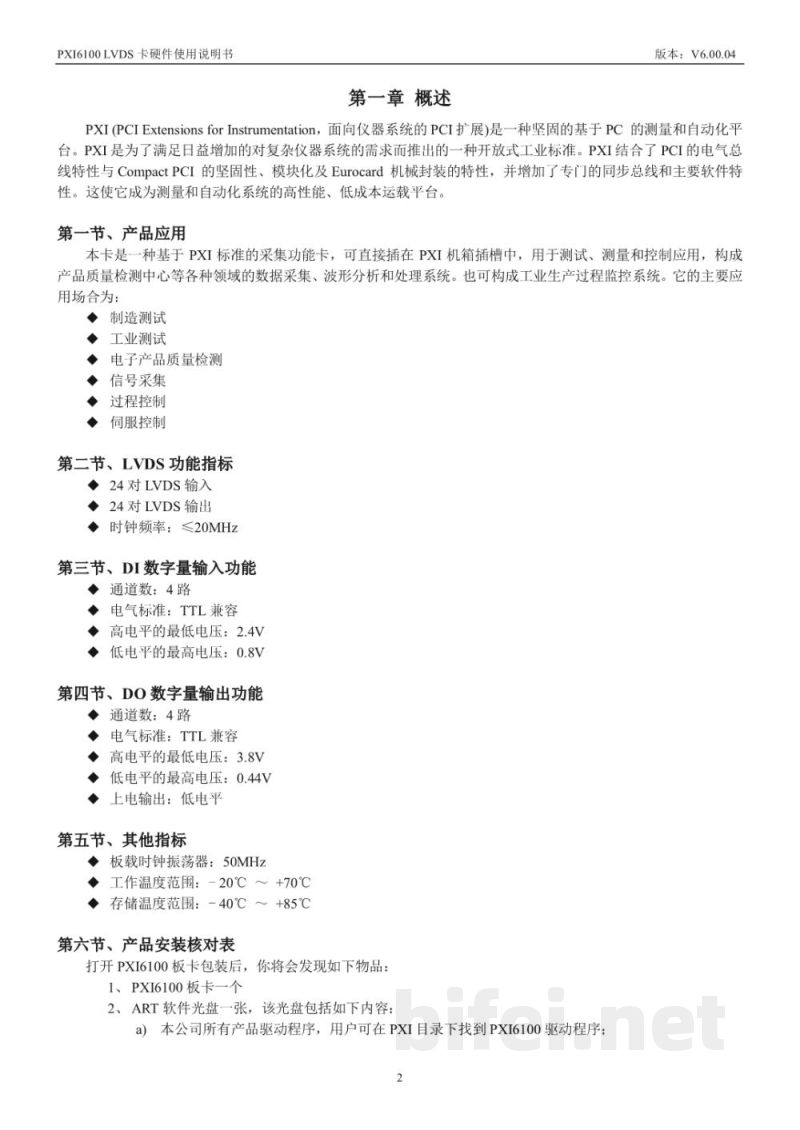

第一章 概述
PXI（PCI Extensions for Instrumentation，面向仪器系统的PCI扩展）是一种开放式工业标准的测量与自动化平台。PXI结合PCI电气总线特性与CompactPCI的坚固性及模块化结构，并增加同步总线与软件特性，使其成为高性能、低成本的测量与控制系统平台。

第一节 产品应用
本卡为基于PXI标准的采集功能卡，可插入PXI机箱用于测试、测量与控制应用，构建数据采集、波形分析及工业监控系统。主要应用包括制造测试、工业测试、电子产品质量检测、信号采集、过程控制及伺服控制等。

第二节 LVDS功能指标
LVDS输入：24对
LVDS输出：24对
时钟频率：≤20MHz

第三节 DI数字量输入功能
通道数：4路
电气标准：TTL兼容
高电平最低电压：2.4V
低电平最高电压：0.8V

第四节 DO数字量输出功能
通道数：4路
电气标准：TTL兼容
高电平最低电压：3.8V
低电平最高电压：0.44V
上电默认输出：低电平

第五节 其他指标
板载时钟振荡器：50MHz
工作温度范围：-20℃～+70℃
存储温度范围：-40℃～+85℃

第六节 产品安装核对表
打开PXI6100板卡包装后应包含：PXI6100板卡一块、ART软件光盘一张（包含驱动程序及用户手册PDF）。

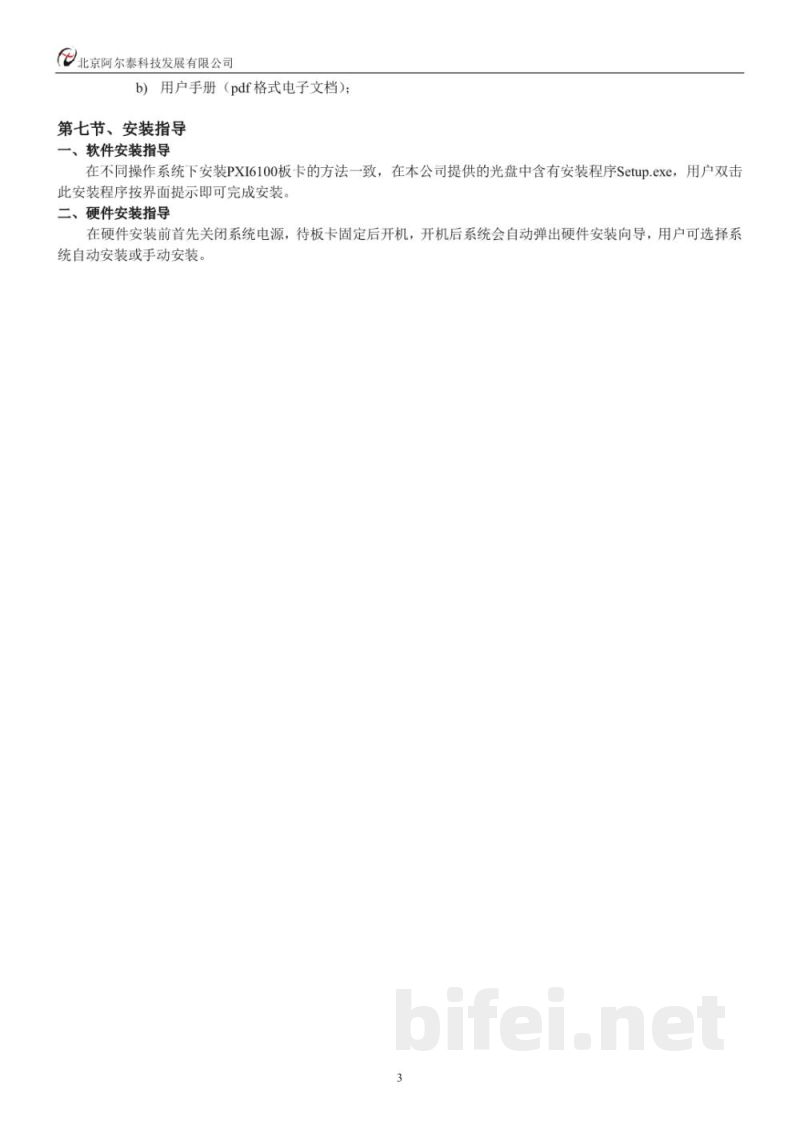

第七节 安装指导
软件安装：各操作系统安装方法一致，运行光盘中的Setup.exe按提示完成安装。
硬件安装：安装前关闭电源，固定板卡后开机，系统会自动识别硬件或进入安装向导，可选择自动或手动安装。

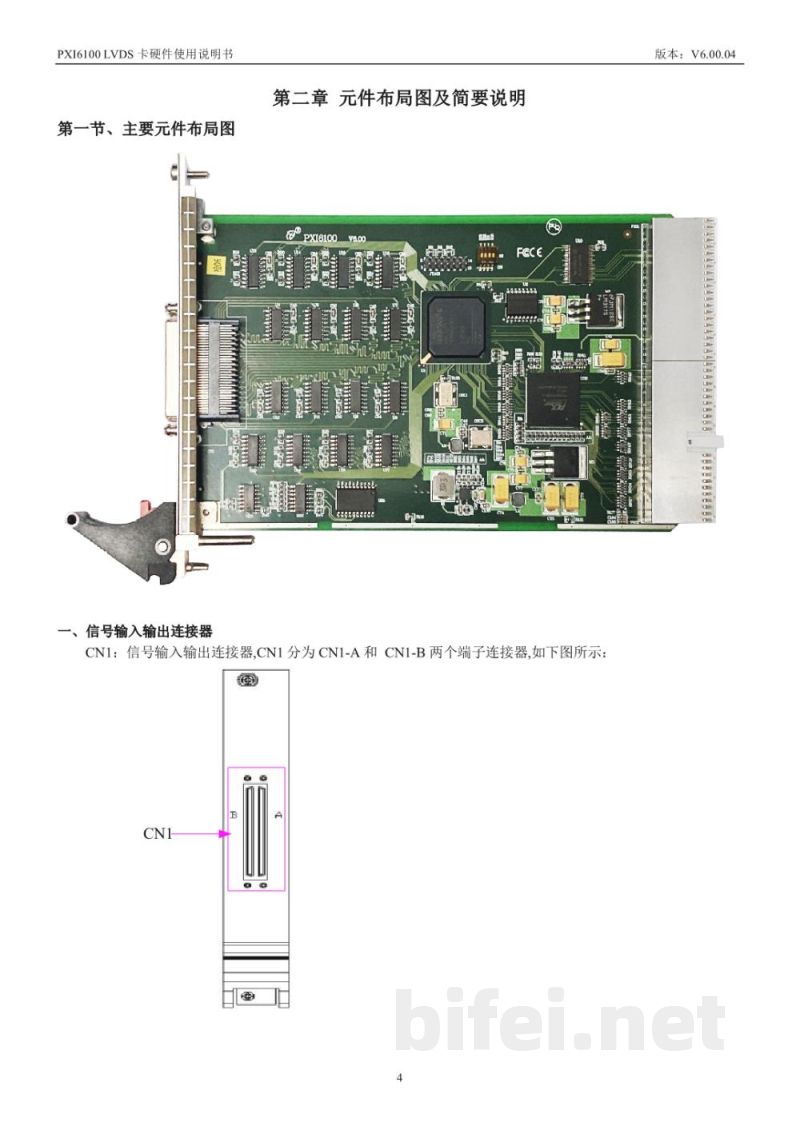

第二章 元件布局图及简要说明
主要元件包括信号输入输出连接器CN1及物理ID拨码开关等。CN1分为CN1-A与CN1-B两个端子连接器，用于信号输入输出连接。
