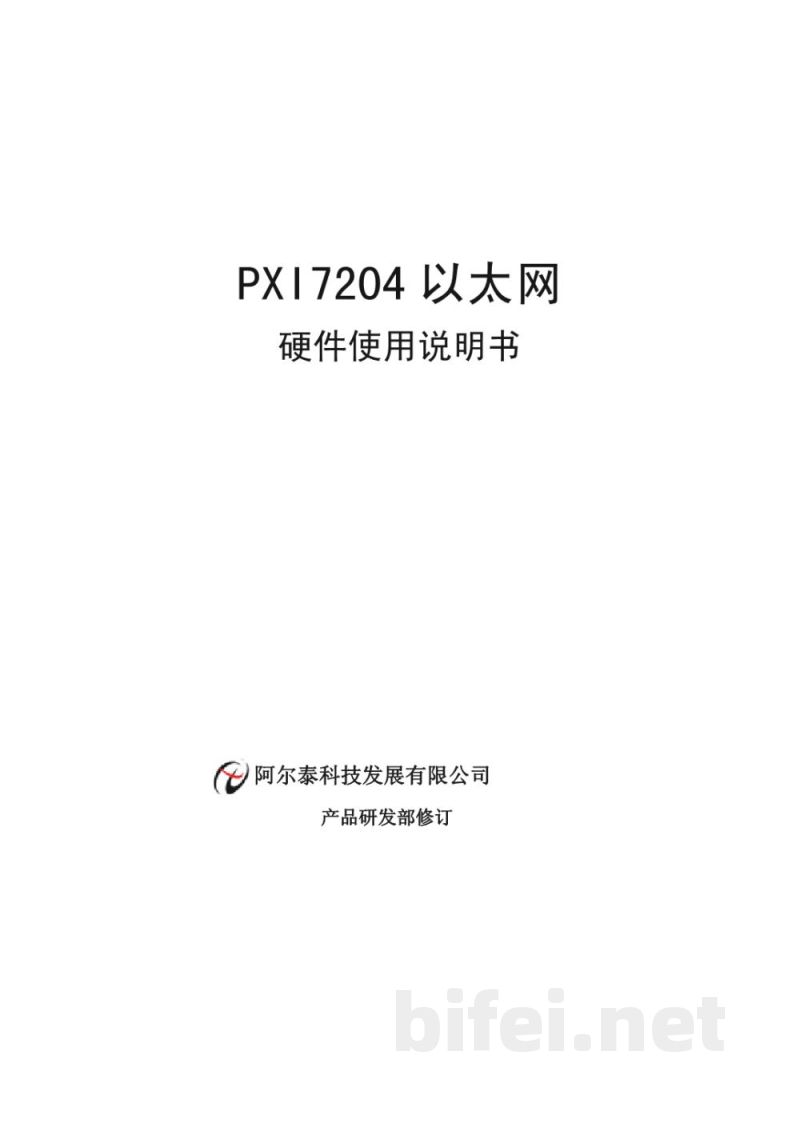

PXI7204以太网硬件使用说明书
阿尔泰科技发展有限公司 产品研发部修订

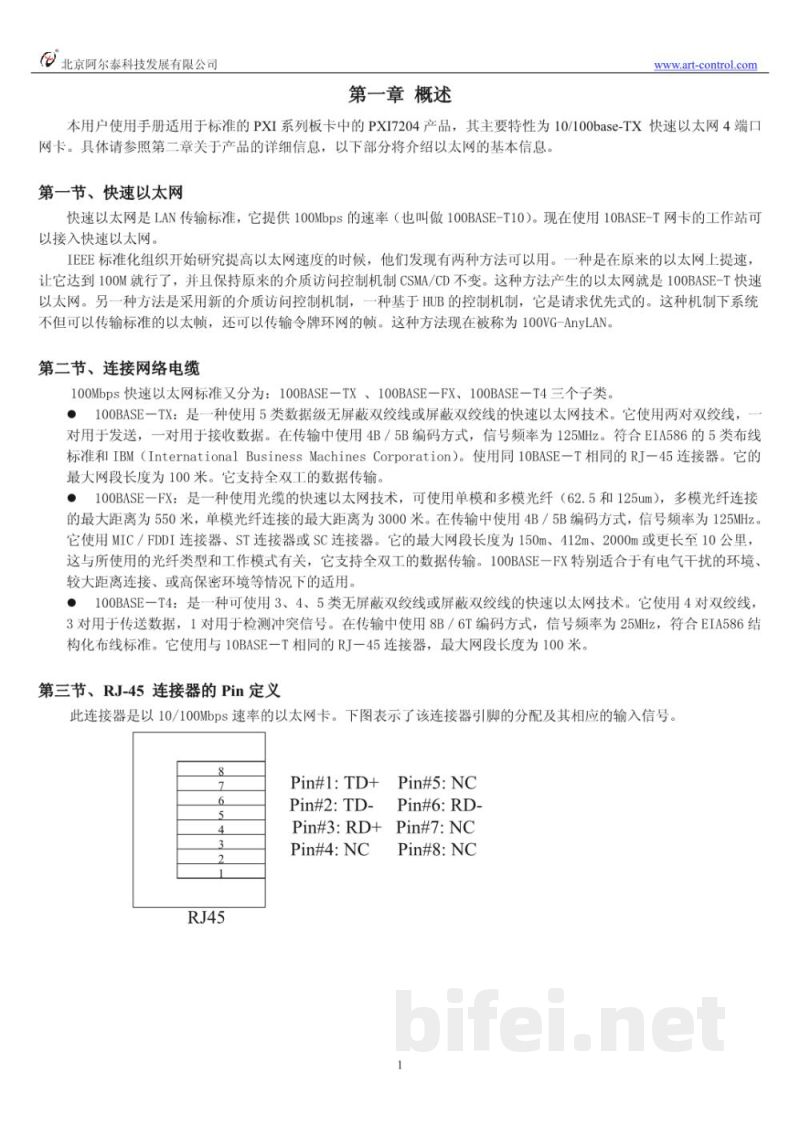

第一章 概述
本用户使用手册适用于标准PXI系列板卡中的PXI7204产品，其主要特性为10/100BASE-TX快速以太网4端口网卡。以下内容将介绍以太网的基本信息及产品功能。

第一节 快速以太网
快速以太网是LAN传输标准，提供100Mbps传输速率（100BASE-T）。使用10BASE-T网卡的工作站也可接入快速以太网。IEEE标准化组织在提升以太网速度时提出两种方案：一种是在原有以太网基础上提升速率并保持CSMA/CD机制，即100BASE-T快速以太网；另一种采用基于HUB的请求优先机制，被称为100VG-AnyLAN。

第二节 连接网络电缆
100Mbps快速以太网标准包括100BASE-TX、100BASE-FX、100BASE-T4三类：
100BASE-TX：使用5类无屏蔽或屏蔽双绞线，两对线分别用于发送和接收数据，采用4B/5B编码，信号频率125MHz，最大传输距离100米，使用RJ-45连接器，支持全双工。
100BASE-FX：使用光纤介质（单模或多模），多模最大距离550米，单模可达3000米，采用4B/5B编码，支持全双工，适用于强电磁干扰或长距离环境。
100BASE-T4：使用3/4/5类双绞线，四对线中三对传输数据，一对检测冲突，采用8B/6T编码，最大距离100米，使用RJ-45接口。

第三节 RJ-45连接器Pin定义
RJ-45接口用于10/100Mbps以太网连接，其引脚定义如下：
Pin1：TD+
Pin2：TD-
Pin3：RD+
Pin4：NC
Pin5：NC
Pin6：RD-
Pin7：NC
Pin8：NC

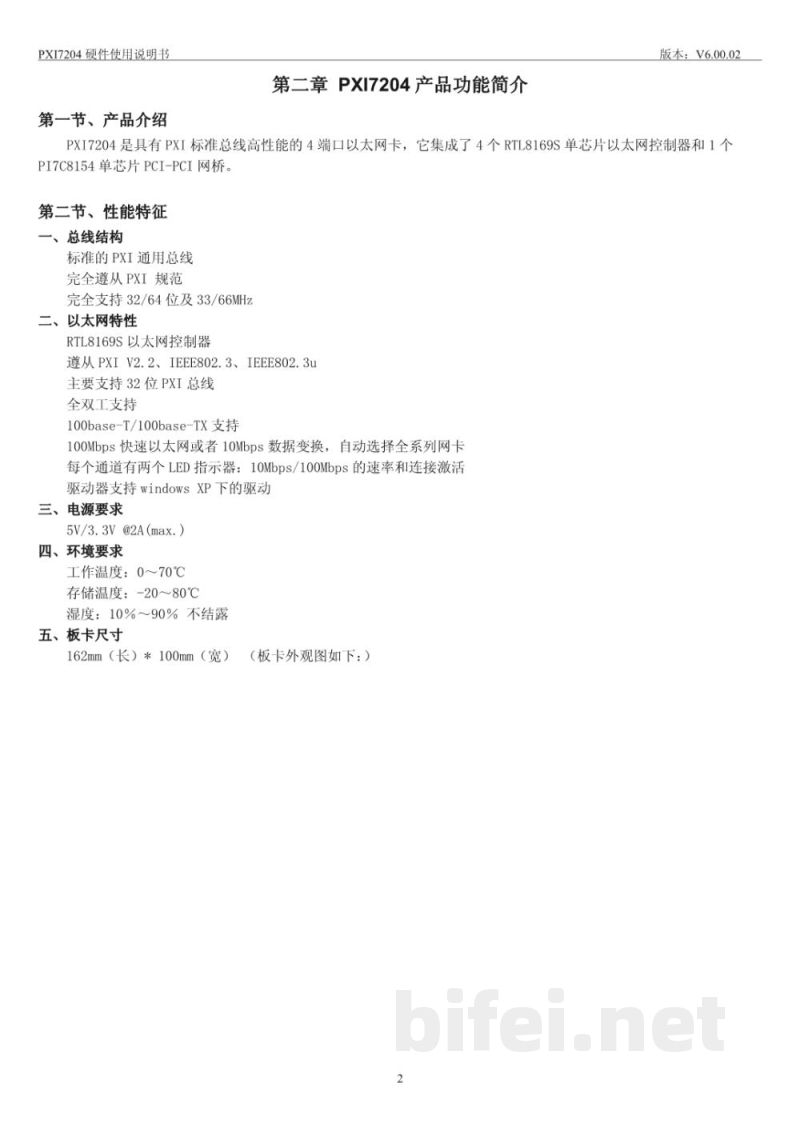

第二章 PXI7204产品功能简介

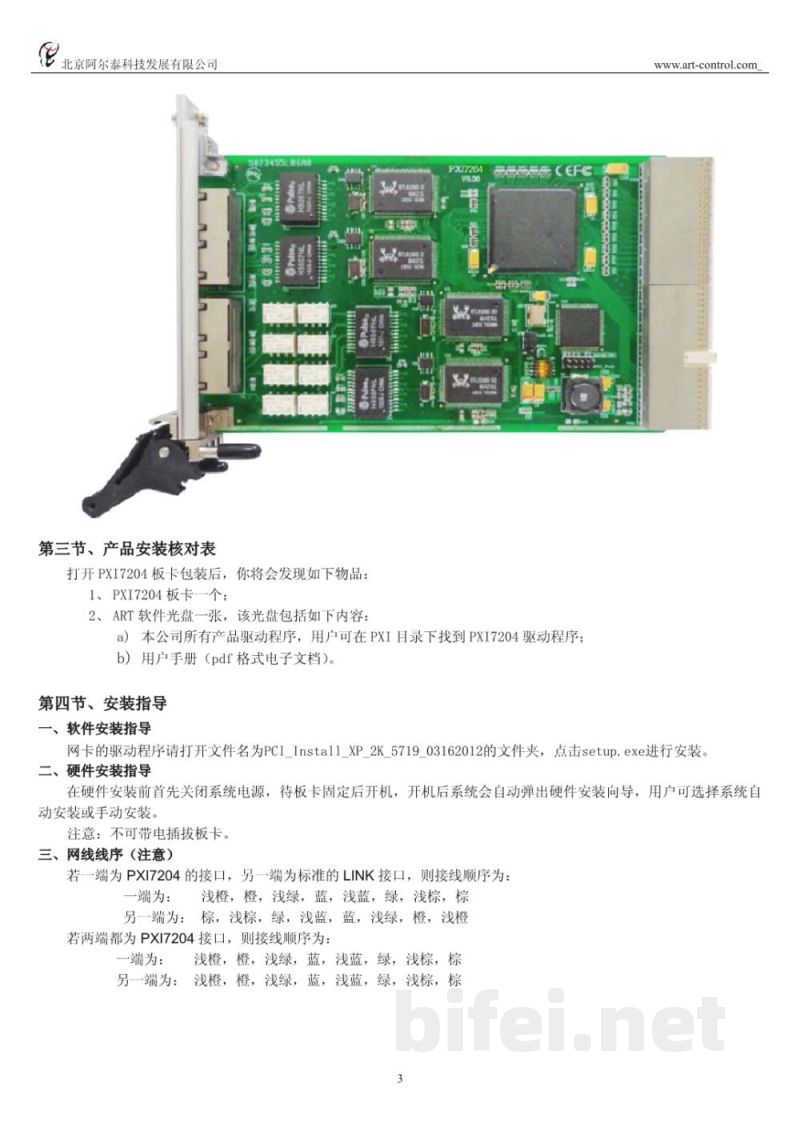

PXI7204是符合PXI标准总线的高性能4端口以太网卡，集成4个RTL8169S以太网控制器及1个PI7C8154 PCI-PCI桥接芯片。

第二节 性能特征
总线结构：标准PXI通用总线，完全遵从PXI规范，支持32/64位及33/66MHz
以太网特性：采用RTL8169S控制器，遵从PXI v2.2、IEEE802.3、IEEE802.3u标准，支持全双工通信，支持100BASE-T网络

第三章 旁路及定时器电路
第一节 旁路操作：包括电路框图、通讯状态及看门狗电路状态变化说明
第二节 定时器电路控制：包括定时器控制方式、溢出值及看门狗测试程序

第四章 产品应用注意事项及保修
第一节 注意事项：使用过程中需遵循PXI设备安装及网络连接规范
第二节 保修：产品提供标准质量保修服务，具体条款参见厂家规定
