使用说明书-北京阿尔泰 PXI2514 光隔离脉冲输出和采集卡

硬件使用说明书

版本：V6.00.00

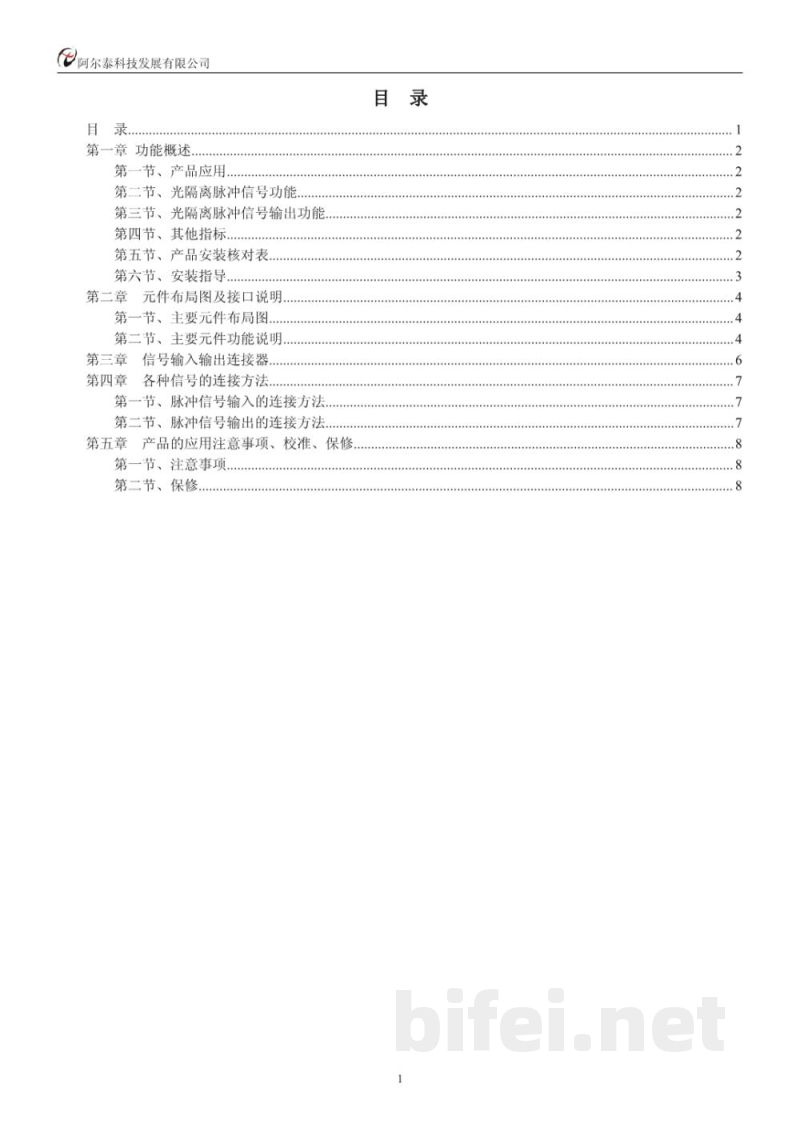

目录
第一章 功能概述
第一节 产品应用
第二节 光隔离脉冲信号功能
第三节 光隔离脉冲信号输出功能
第四节 其他指标
第五节 产品安装核对表
第六节 安装指导

第二章 元件布局图及接口说明
第一节 主要元件布局图
第二节 主要元件功能说明

第三章 信号输入输出连接器

第四章 各种信号的连接方法
第一节 脉冲信号输入连接方法
第二节 脉冲信号输出连接方法

第五章 产品应用注意事项、校准与保修
第一节 注意事项
第二节 保修

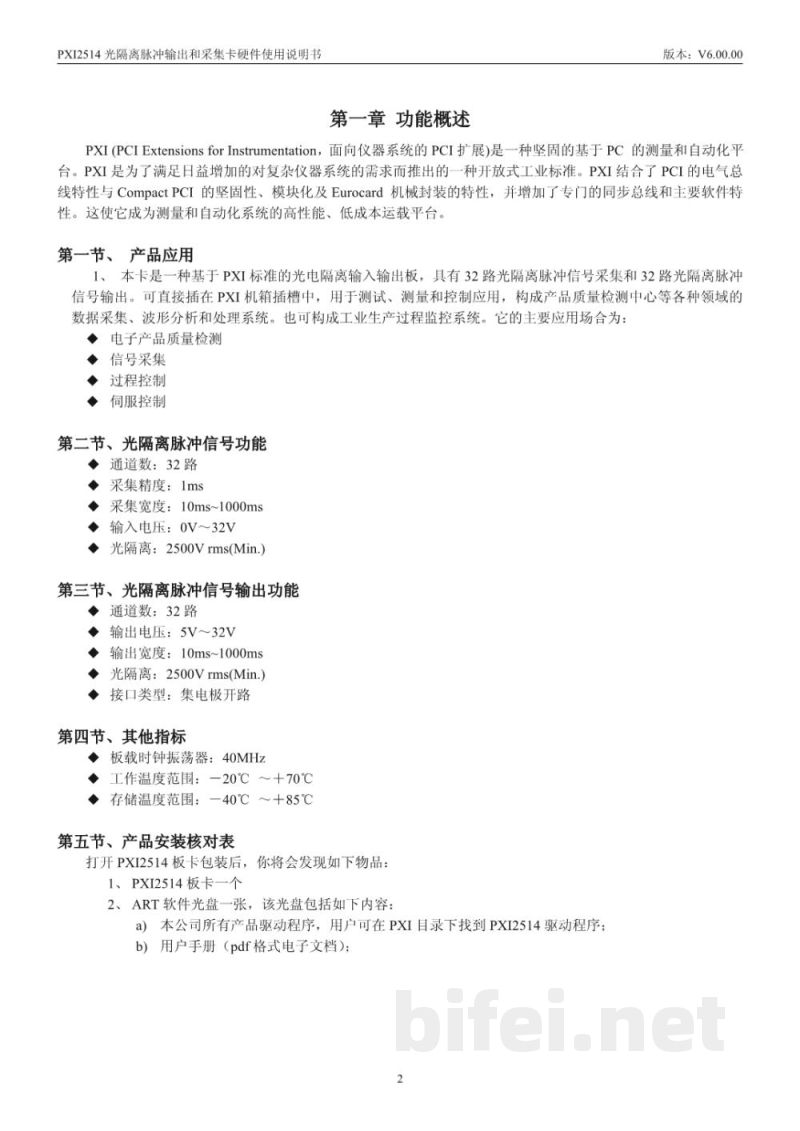

第一章 功能概述
PXI（PCI Extensions for Instrumentation）是一种基于PC的测量与自动化平台的工业标准，结合PCI总线特性与CompactPCI的模块化结构，支持同步总线与软件特性，使其成为高性能、低成本的测量与自动化系统平台。

第一节 产品应用
本卡为基于PXI标准的光电隔离输入输出板，提供32路光隔离脉冲信号采集与32路光隔离脉冲信号输出，可插入PXI机箱用于测试、测量与控制系统，适用于电子产品质量检测、信号采集、过程控制及伺服控制等应用场景。

第二节 光隔离脉冲信号功能
通道数：32路
采集精度：1ms
采集宽度：10ms～1000ms
输入电压：0V～32V
光隔离：2500Vrms（Min.）

第三节 光隔离脉冲信号输出功能
通道数：32路
输出电压：5V～32V
输出宽度：10ms～1000ms
光隔离：2500Vrms（Min.）
接口类型：集电极开路

第四节 其他指标
板载时钟振荡器：40MHz
工作温度范围：-20℃～+70℃
存储温度范围：-40℃～+85℃

第五节 产品安装核对表
打开PXI2514板卡包装后，应包含以下物品：
1. PXI2514板卡一块
2. ART软件光盘一张（包含驱动程序及PDF用户手册）

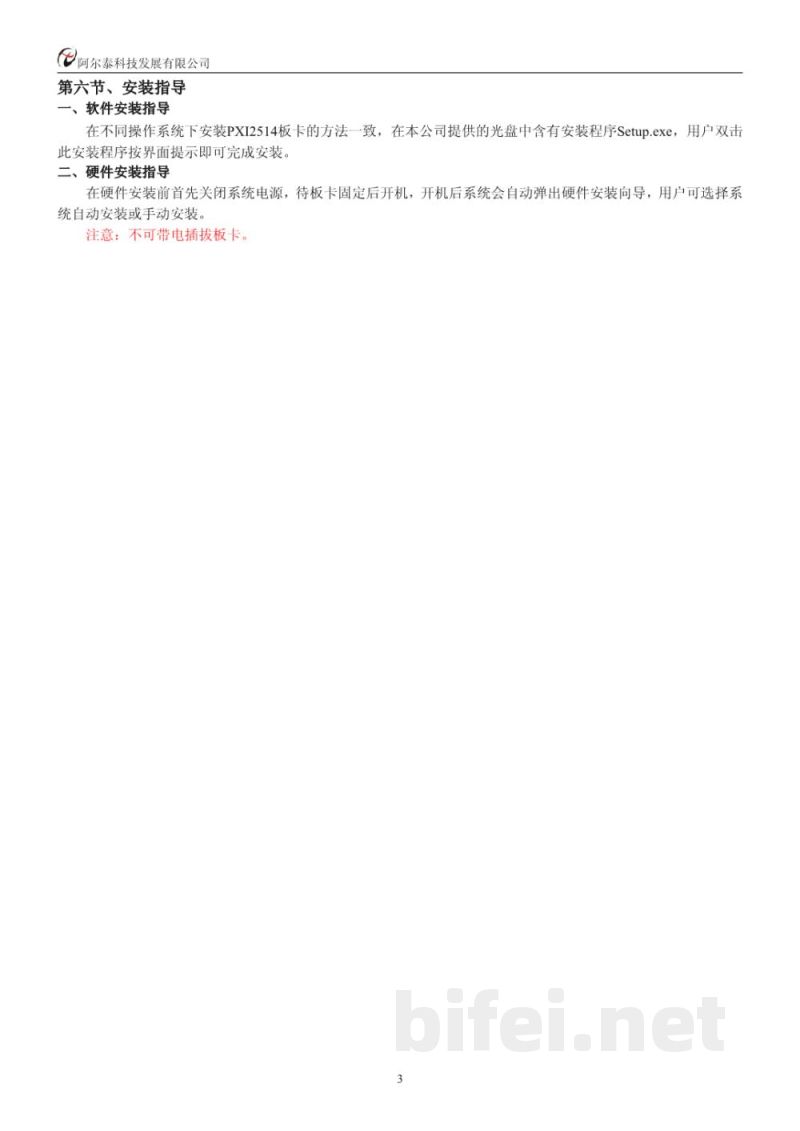

第六节 安装指导
软件安装：在操作系统中运行光盘中的Setup.exe，按提示完成安装。
硬件安装：关闭系统电源后安装板卡，固定后开机，系统将自动检测硬件并安装驱动。禁止带电插拔板卡。

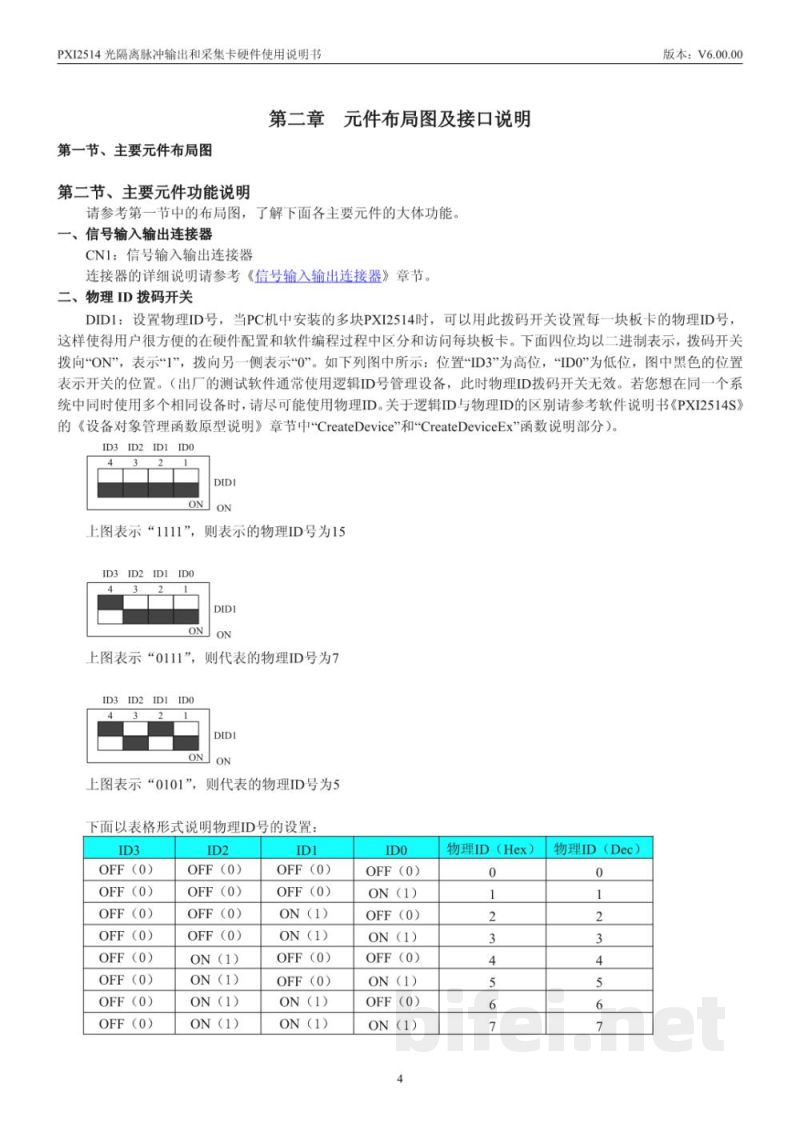

第二章 元件布局图及接口说明
主要元件说明基于布局图进行识别。

信号输入输出连接器（CN1）：用于信号输入输出连接，具体说明见相关章节。

物理ID拨码开关（DID1）：用于设置板卡物理ID号，当系统中安装多块PXI2514时用于区分设备。拨码ON为1，OFF为0，ID3为高位，ID0为低位。物理ID用于多设备管理，与逻辑ID区分使用。
