使用说明书-北京阿尔泰 USB563X系列 多功能数据采集卡

USB563X系列多功能数据采集卡产品使用手册 V6.01.00

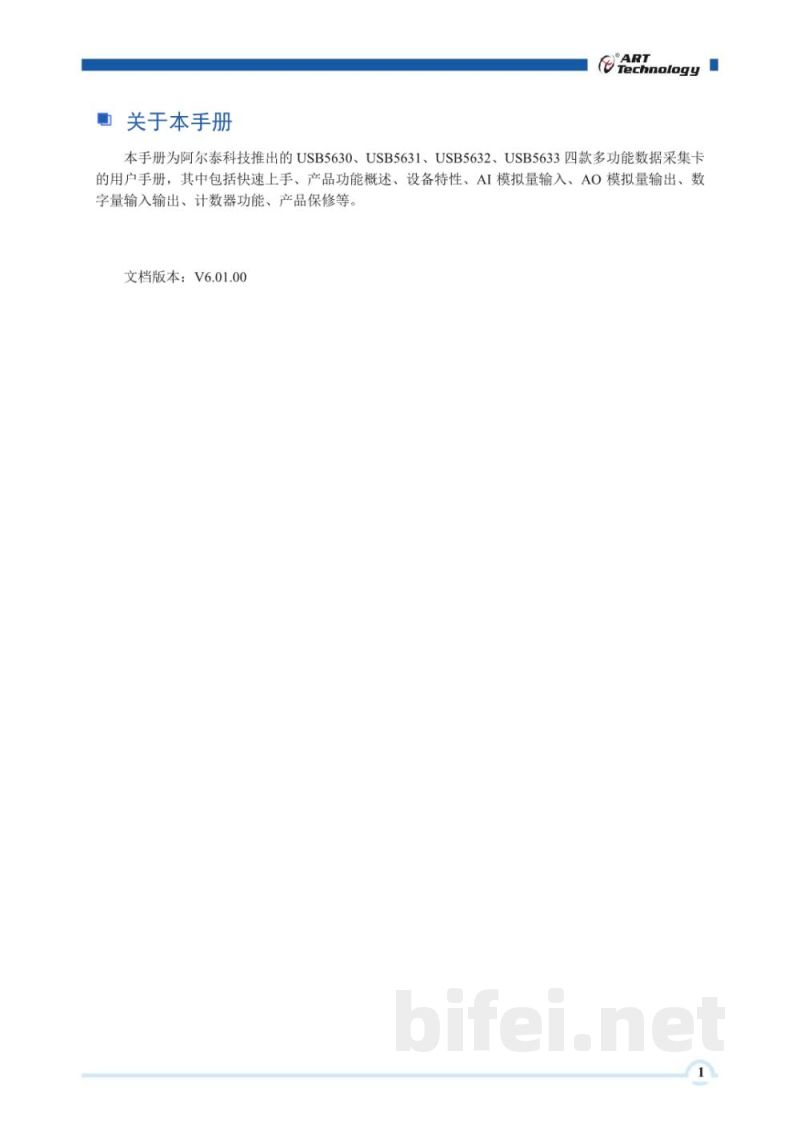

关于本手册
本手册为阿尔泰科技推出的USB5630、USB5631、USB5632、USB5633四款多功能数据采集卡用户手册，内容包括快速上手、产品功能概述、设备特性、AI模拟量输入、AO模拟量输出、数字量输入输出、计数器功能及产品保修等。

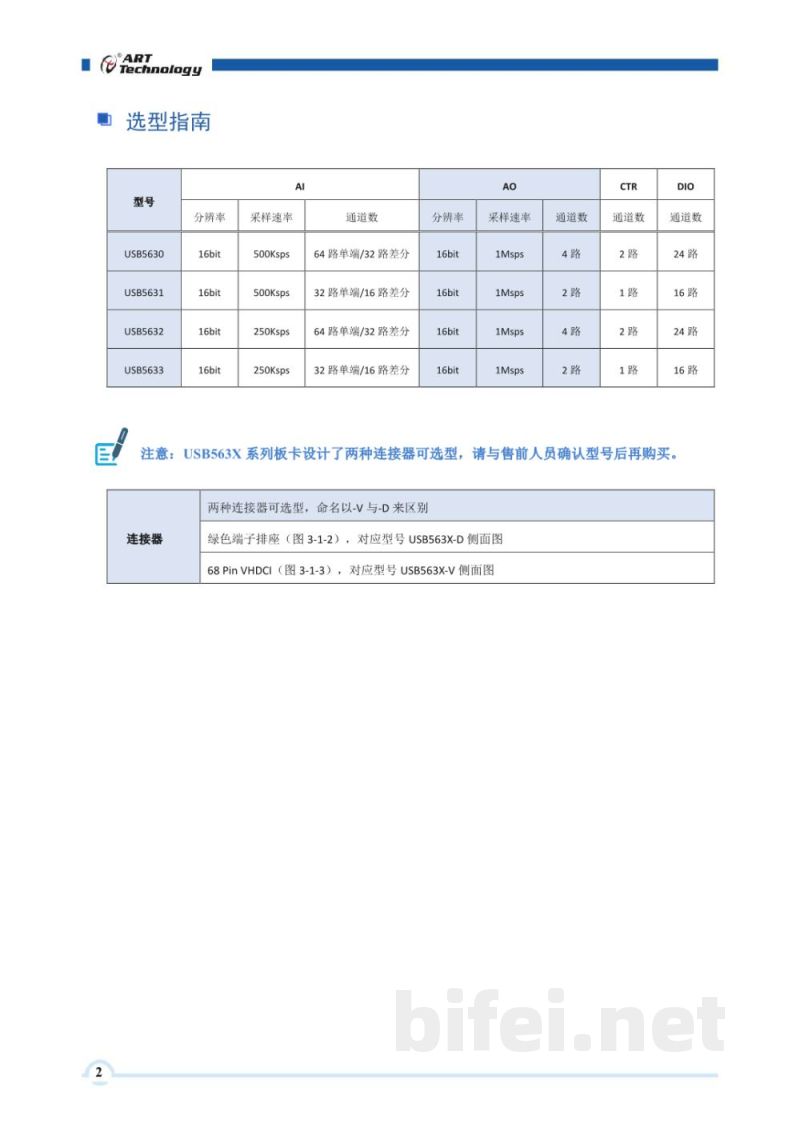

选型指南
型号：USB5630 / USB5631 / USB5632 / USB5633
分辨率：16bit

AI模拟量输入（AI）
USB5630：500Ksps，64路单端/32路差分
USB5631：500Ksps，32路单端/16路差分
USB5632：250Ksps，64路单端/32路差分
USB5633：250Ksps，32路单端/16路差分

AO模拟量输出（AO）
分辨率：16bit
采样速率：1Msps
通道数：USB5630/5632为4路，USB5631/5633为2路

计数器（CTR）
USB5630/5632：2路
USB5631/5633：1路

数字量输入输出（DIO）
USB5630/USB5632：24路
USB5631/USB5633：16路

注意事项
USB563X系列板卡提供两种连接器选型，请在购买前确认型号：
USB563X-D：绿色端子排座
USB563X-V：68Pin VHDCI接口

功能概述
产品简介
产品支持AI模拟量输入、AO模拟量输出、数字量输入输出、计数器及外部供电等功能，适用于工业数据采集与测量应用。

AI模拟量输入
包括功能框图、校准、数据格式及码值换算等内容，支持双极性与单极性输入模式。

信号连接方式
支持浮接信号源与接地信号源：
差分模式（DIFF）
无参考地单端模式（NRSE）
参考地单端模式（RSE）

数据采集注意事项
1. 使用低阻抗信号源
2. 使用高质量电缆
3. 降低相邻通道间电压差
4. 相邻信号通道间可插入地信号
5. 选择合适采样速率

采样方式
支持按需单点采样、有限点采样及连续采样。

时钟功能
支持内时钟与外时钟模式，并提供时钟输入输出连接方式说明。

触发功能
支持软件触发、模拟触发与数字触发，包括边沿触发模式。

多卡同步
支持多设备同步采集实现方法说明。

设备特性
包含板卡外形图、尺寸图、接口定义、功耗及外部供电等信息。

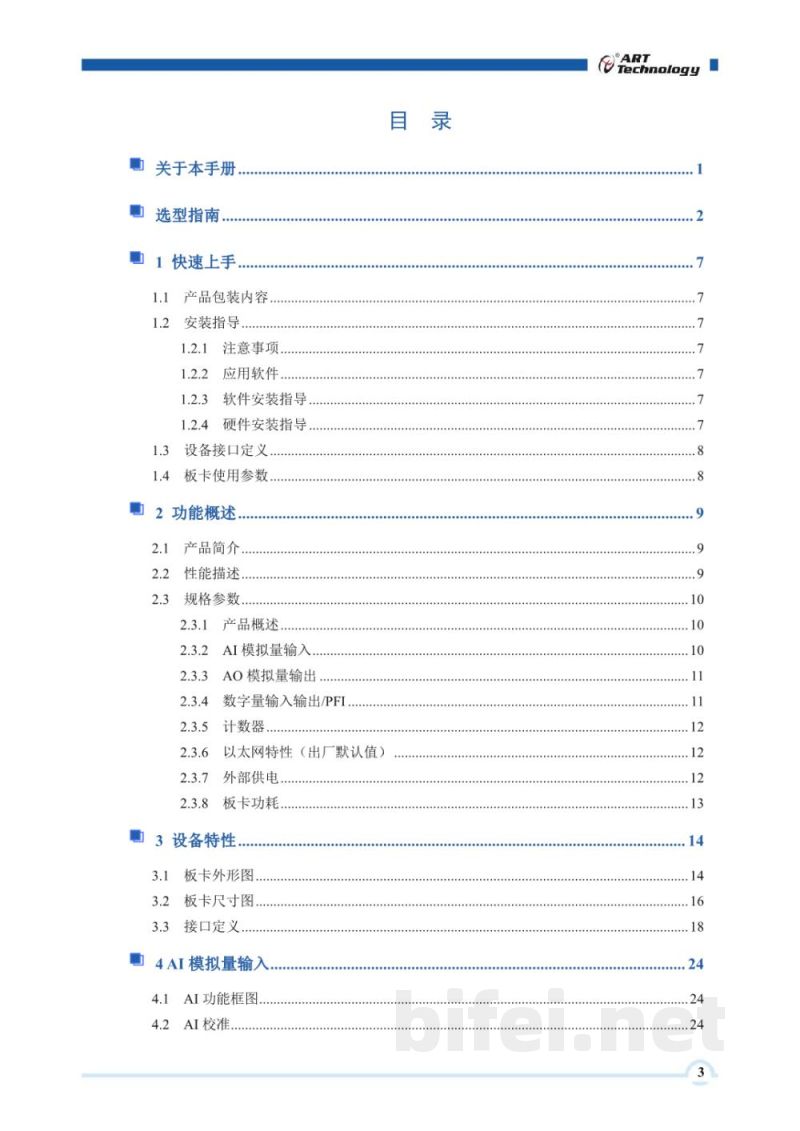

目录结构（部分）
1 关于本手册
1.1 产品包装内容
1.2 安装指导
1.3 软件安装指导
1.4 硬件安装指导
2 功能概述
3 设备特性
4 AI模拟量输入
4.3 数据格式及码值换算
4.4 信号连接
4.5 数据采集注意事项
4.6 数据采集排列方式
4.7 时钟功能
4.8 采样方式
4.9 触发功能
4.10 多卡同步方法
