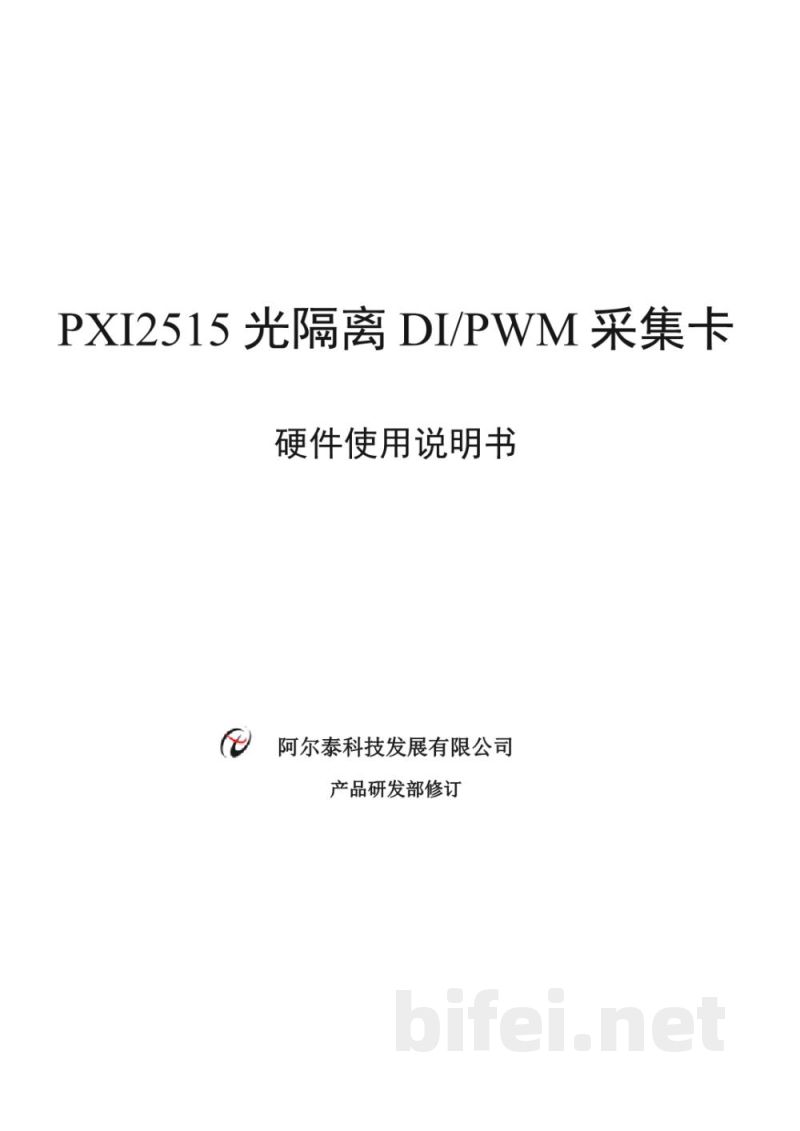

PXI2515光隔离DI/PWM采集卡
硬件使用说明书
阿尔泰科技发展有限公司 产品研发部修订
版本：V6.02.04

信息社会的发展在很大程度上取决于信息与信号处理技术的先进性。数字信号处理技术的出现改变了信息与信号处理技术的整体面貌，而数据采集作为数字信号处理必不可少的前期工作，在整个数字系统中起到关键性乃至决定性的作用。其应用已深入到信号处理的各个领域，如实时信号处理、数字图像处理等，对高速度、高精度数据采集卡的需求不断增加。ISA总线由于传输速度限制已逐渐被淘汰。我公司推出的PXI2515数据采集卡综合国内外同类产品优点，以使用便捷、性能稳定、性价比高获得用户一致好评，是一款具有竞争力的产品。

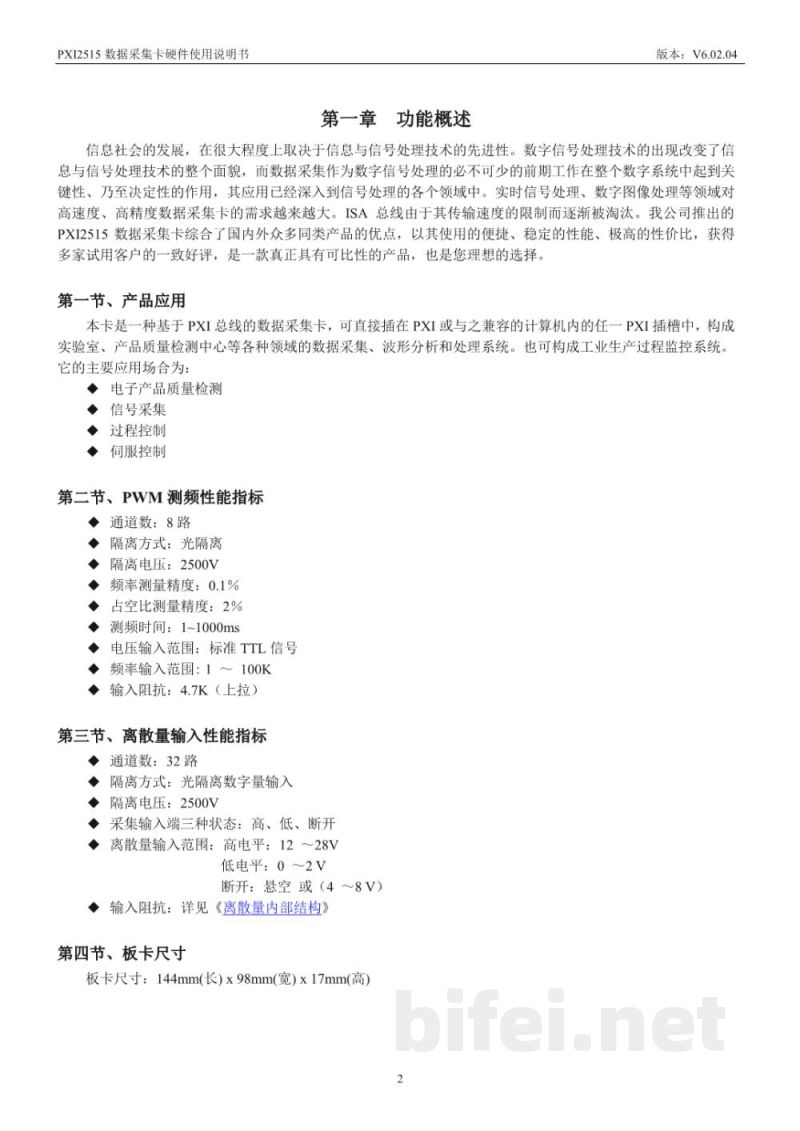

第一章 功能概述

第一节 产品应用
本卡为基于PXI总线的数据采集卡，可直接插入PXI或兼容计算机的PXI插槽中，用于构建实验室、产品质量检测中心等领域的数据采集、波形分析和处理系统，也可用于工业生产过程监控系统。主要应用包括：
电子产品质量检测
信号采集
过程控制
伺服控制

第二节 PWM测频性能指标
通道数：8路
隔离方式：光隔离
隔离电压：2500V
频率测量精度：0.1%
占空比测量精度：2%
测频时间：1~1000ms
电压输入范围：标准TTL信号
频率输入范围：1～100K
输入阻抗：4.7K（上拉）

第三节 离散量输入性能指标
通道数：32路
隔离方式：光隔离
数字量输入隔离电压：2500V
采集输入端状态：高、低、断开
离散量输入范围：
高电平：12~28V
低电平：0~2V
断开：悬空或4～8V
输入阻抗：详见《离散量内部结构》

第四节 板卡尺寸
板卡尺寸：144mm（长）×98mm（宽）×17mm（高）

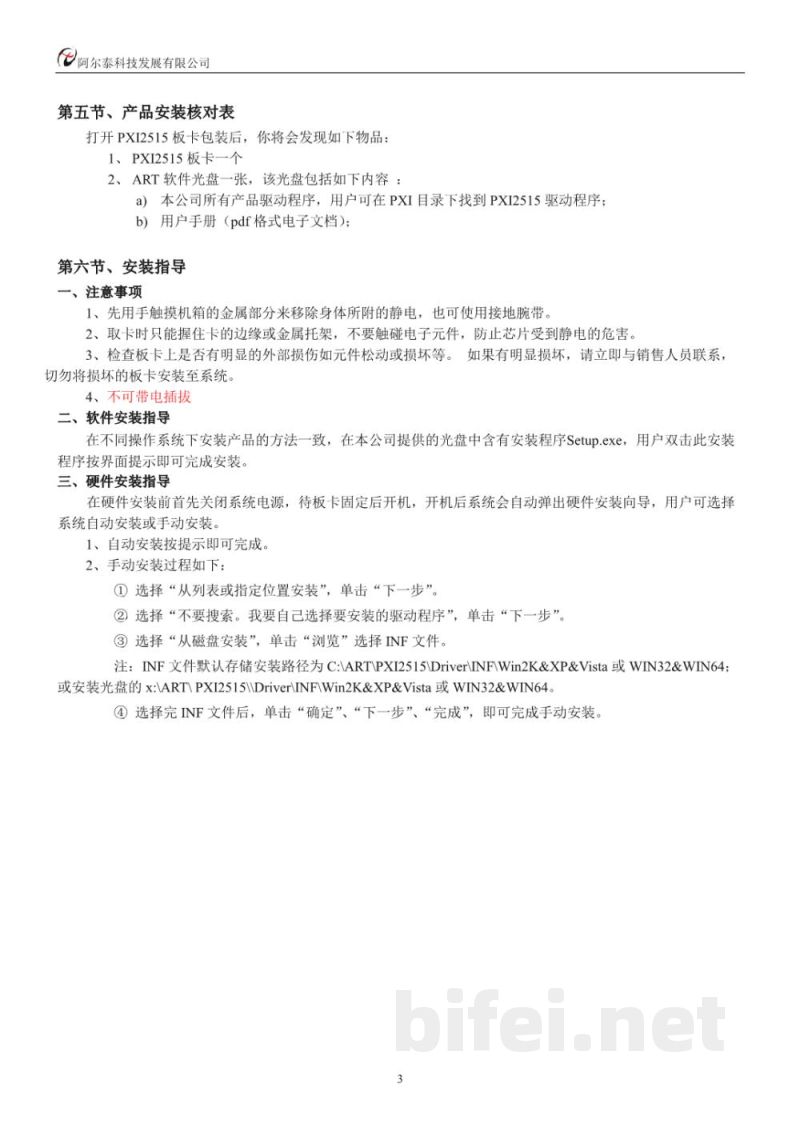

第五节 产品安装核对表
打开PXI2515板卡包装后，应包含以下物品：
1、PXI2515板卡一块
2、ART软件光盘一张（包含驱动程序及用户手册PDF）
驱动程序可在PXI目录下找到PXI2515相关文件

第六节 安装指导

一、注意事项
1、操作前请触摸机箱金属部分或佩戴接地腕带以释放静电
2、取卡时仅握住边缘或金属托架，避免接触电子元件
3、检查板卡是否存在损坏，如有异常请勿安装并联系供应商
4、禁止带电插拔

二、软件安装指导
在不同操作系统下安装方法一致。光盘中包含Setup.exe安装程序，双击后按提示完成安装即可。

三、硬件安装指导
安装前请关闭系统电源，固定板卡后再开机。系统启动后会自动弹出硬件安装向导，可选择自动或手动安装。
1、自动安装：按提示完成即可
2、手动安装步骤：
①选择“从列表或指定位置安装”，点击“下一步”
②选择“不要搜索。我要自己选择要安装的驱动程序”，点击“下一步”
③选择“从磁盘安装”，通过“浏览”选择INF文件
INF路径示例：C:\ART\PXI2515\Driver\INF\Win2K&XP&Vista 或 WIN32&WIN64
④确认后依次点击“确定”“下一步”“完成”

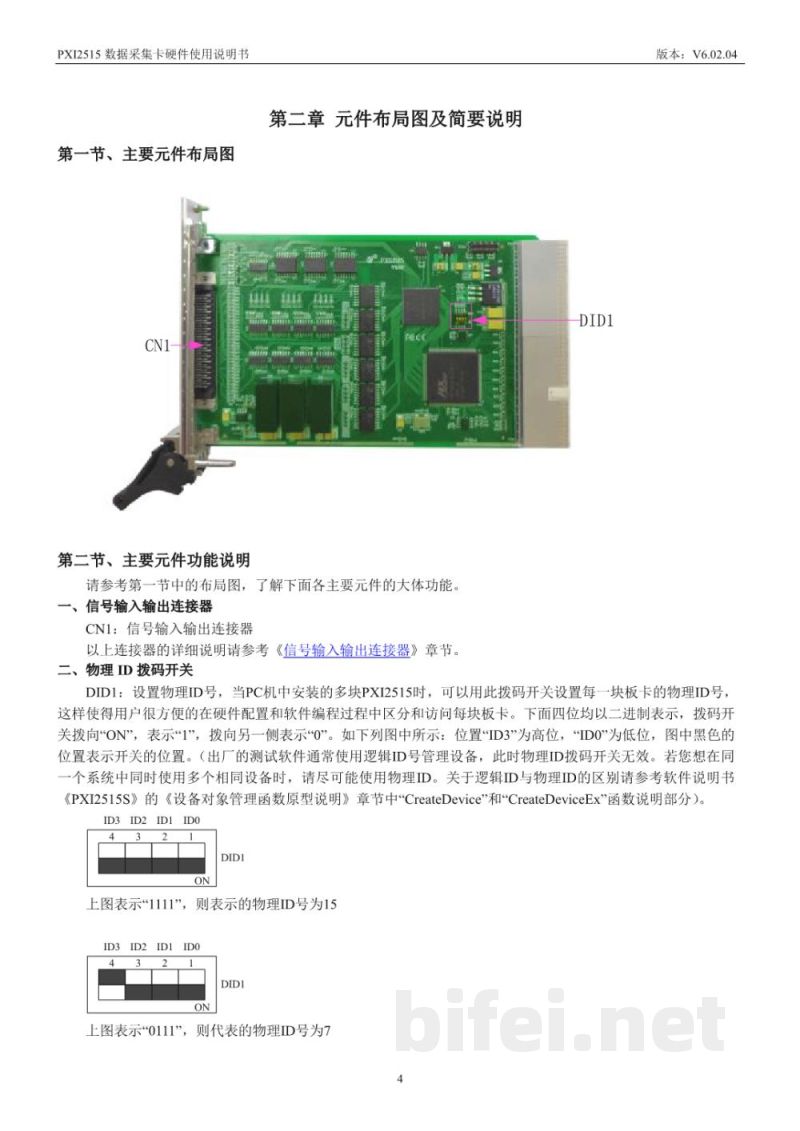

第二章 元件布局图及简要说明

第一节 主要元件布局图
CN1

第二节 主要元件功能说明
请参考布局图了解各元件功能

一、信号输入输出连接器
CN1：信号输入输出连接器
以上连接器的详细说明请参考《
