使用说明书-北京阿尔泰 PXI2513 光电隔离DI/DO板

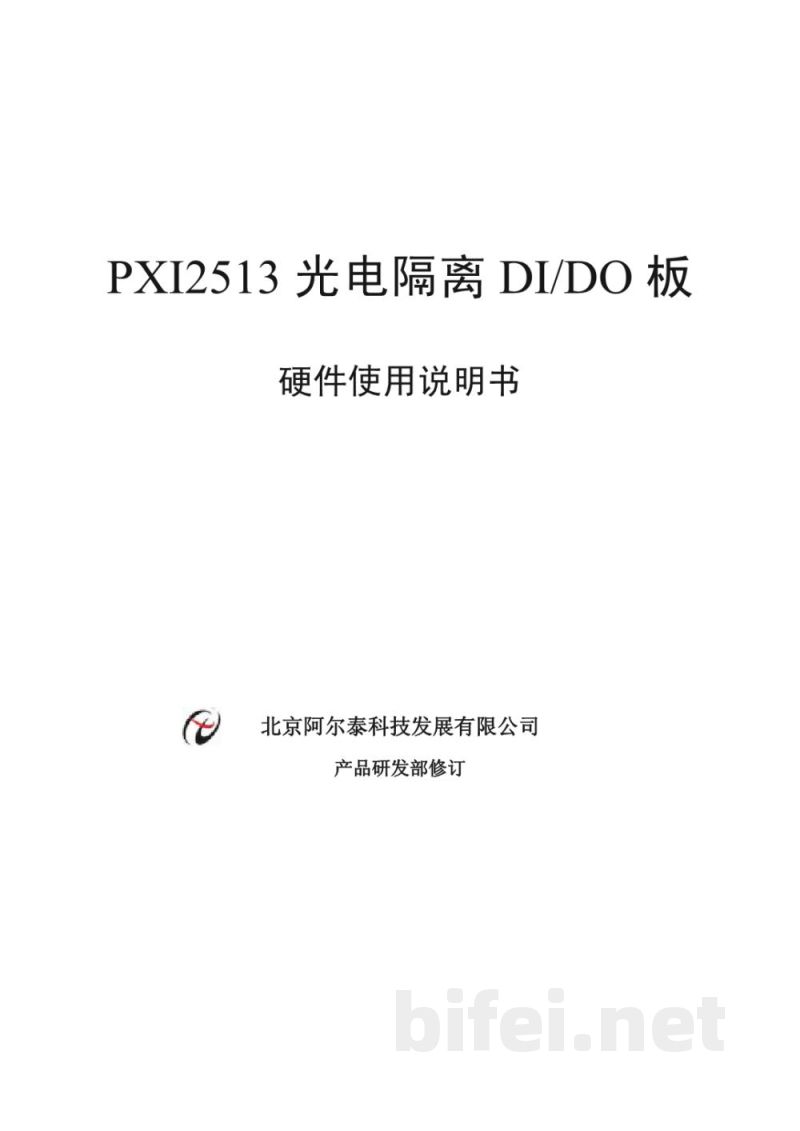

PXI2513光电隔离DI/DO板 硬件使用说明书
北京阿尔泰科技发展有限公司 产品研发部修订
版本：V6.013

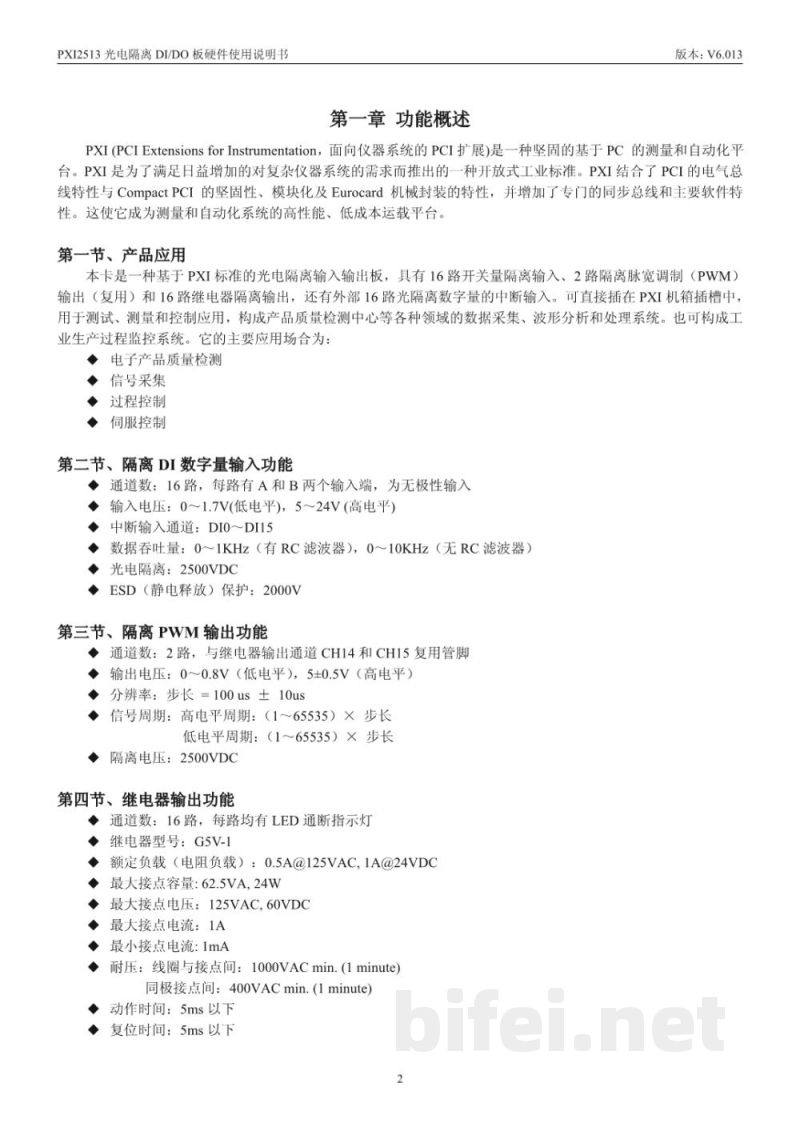

第一章 功能概述
PXI（PCI Extensions for Instrumentation）是一种基于PC的测量与自动化平台标准，结合PCI总线电气特性与CompactPCI的机械结构优势，并增加同步总线与软件特性，使其成为高性能、低成本的测量与自动化系统平台。

第一节 产品应用

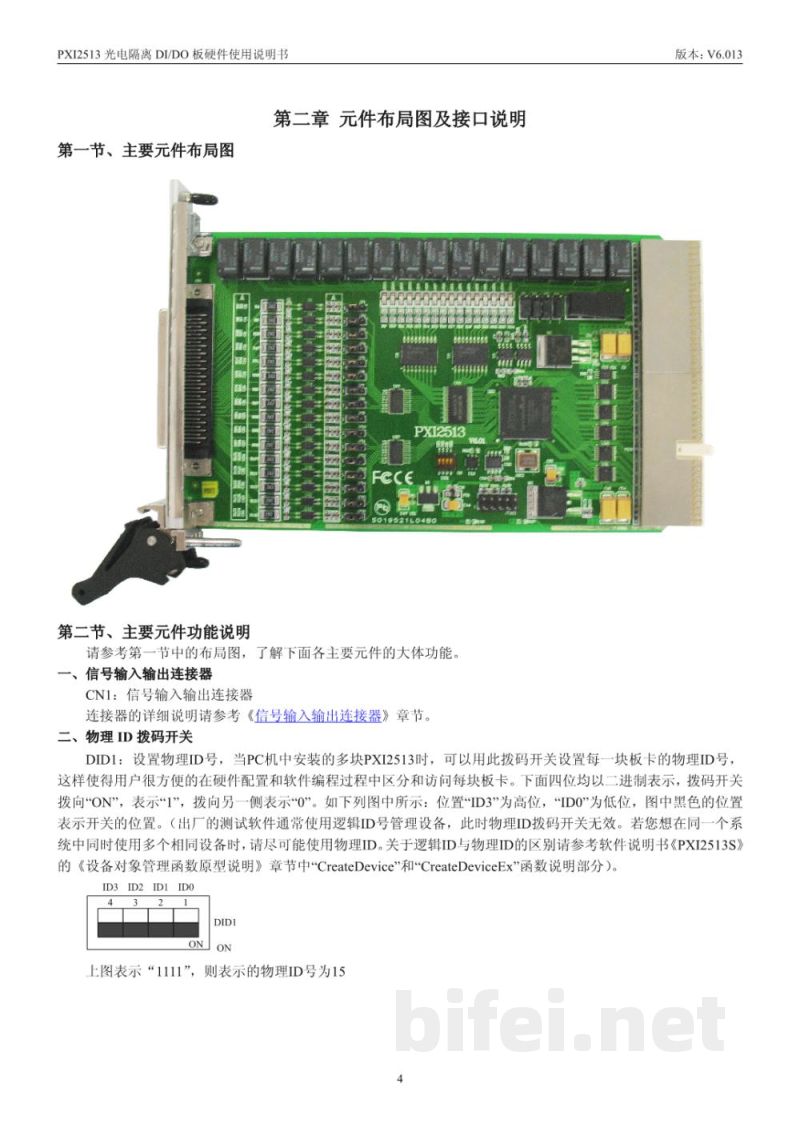

本板卡为PXI标准光电隔离输入输出板，提供16路开关量隔离输入、2路隔离PWM输出（与继电器通道复用）以及16路继电器隔离输出，并支持外部16路光电隔离数字量中断输入。可用于测试、测量及控制系统，广泛应用于电子产品质量检测、信号采集、过程控制及伺服控制等领域。

第二节 隔离DI数字量输入功能
通道数：16路，每路A/B端无极性输入
输入电压：0～1.7V为低电平，5～24V为高电平
中断输入通道：DI0～DI15
数据吞吐量：0～1KHz（带RC滤波），0～10KHz（无RC滤波）
光电隔离电压：2500VDC
ESD保护：2000V

第三节 隔离PWM输出功能
通道数：2路，与继电器输出CH14、CH15复用
输出电平：0～0.8V低电平，5±0.5V高电平
分辨率：步长100us±10us
信号周期：高/低电平周期均为（1～65535）×步长
隔离电压：2500VDC

第四节 继电器输出功能
通道数：16路，带LED状态指示
继电器型号：G5V-1
额定负载（电阻负载）：0.5A@125VAC，1A@24VDC
最大接点容量：62.5VA / 24W
最大接点电压：125VAC / 60VDC
最大接点电流：1A，最小接点电流：1mA
耐压：线圈与接点间1000VAC（1min），同极接点间400VAC（1min）
动作/复位时间：≤5ms

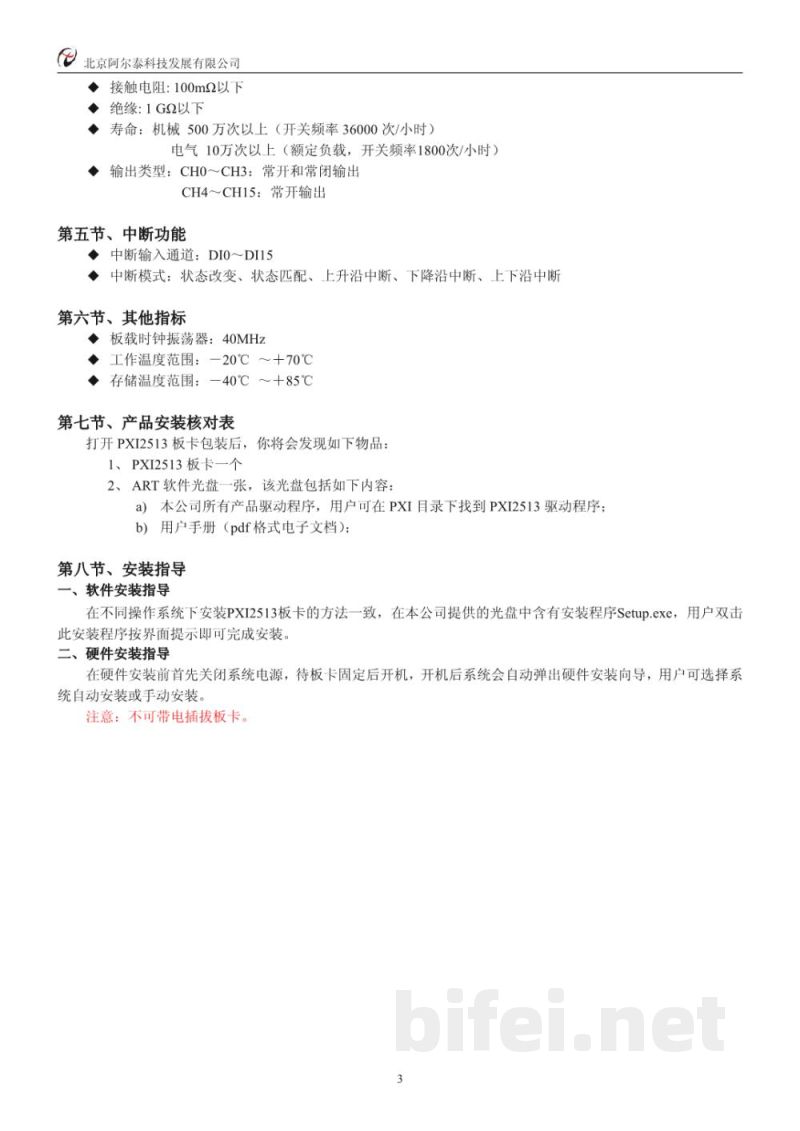

接触电阻：≤100mΩ
绝缘电阻：≥1GΩ
寿命：机械500万次以上（36000次/小时），电气10万次以上（额定负载1800次/小时）
输出类型：CH0～CH3为常开/常闭输出，CH4～CH15为常开输出

第五节 中断功能
中断输入通道：DI0～DI15
中断模式：状态改变、状态匹配、上升沿触发、下降沿触发、上下沿触发

第六节 其他指标
板载时钟振荡器：40MHz
工作温度：-20℃～+70℃
存储温度：-40℃～+85℃

第七节 产品安装核对表
打开PXI2513板卡包装后应包含：
1. PXI2513板卡一块
2. ART软件光盘一张（含驱动程序及PDF用户手册）

第八节 安装指导
软件安装：在不同操作系统下均可使用光盘中的Setup.exe进行安装，按提示完成即可。
硬件安装：安装前请关闭系统电源，固定板卡后再上电使用。
