使用说明书-北京阿尔泰 PXI7004 可编程电阻卡

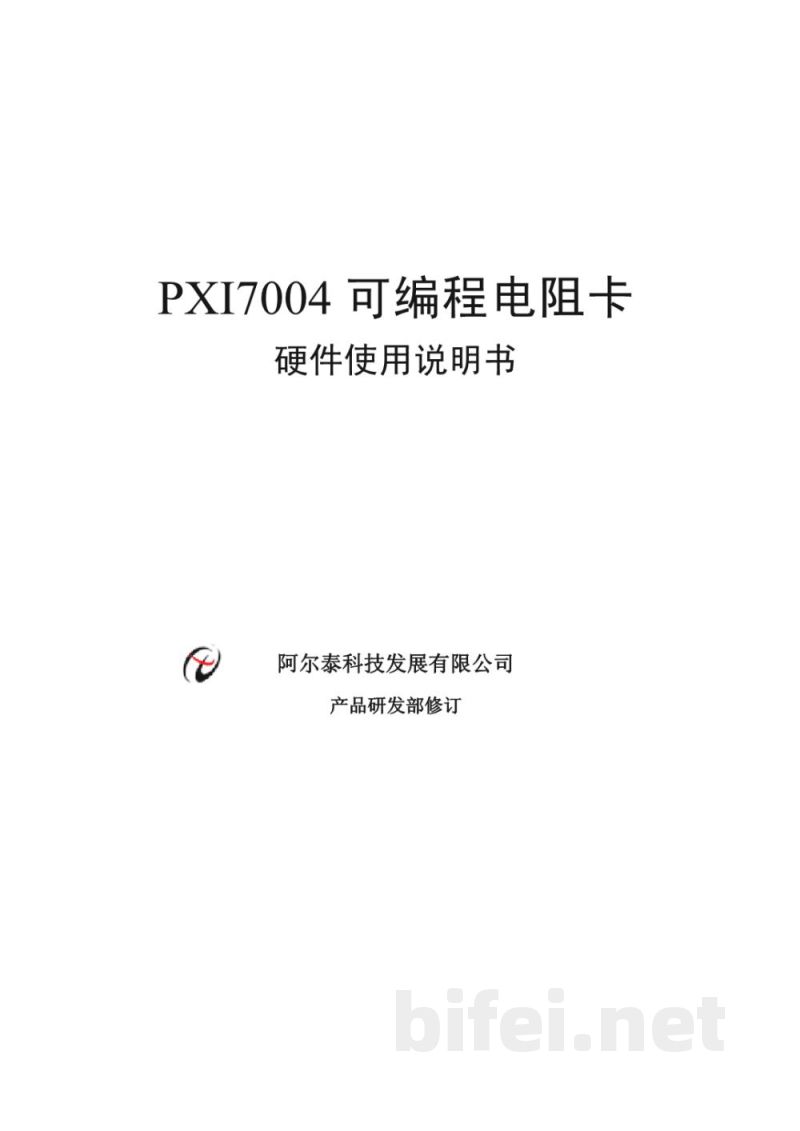

PXI7004可编程电阻卡 硬件使用说明书
阿尔泰科技发展有限公司

第一章 功能概述
第一节 产品应用
第二节 产品特性
第四节 产品安装核对表
第五节 安装指导

第二章 元件布局图
第一节 主要元件布局图
第二节 主要元件功能说明

第三章 产品应用注意事项及保修
第一节 注意事项
第二节 保修

附录

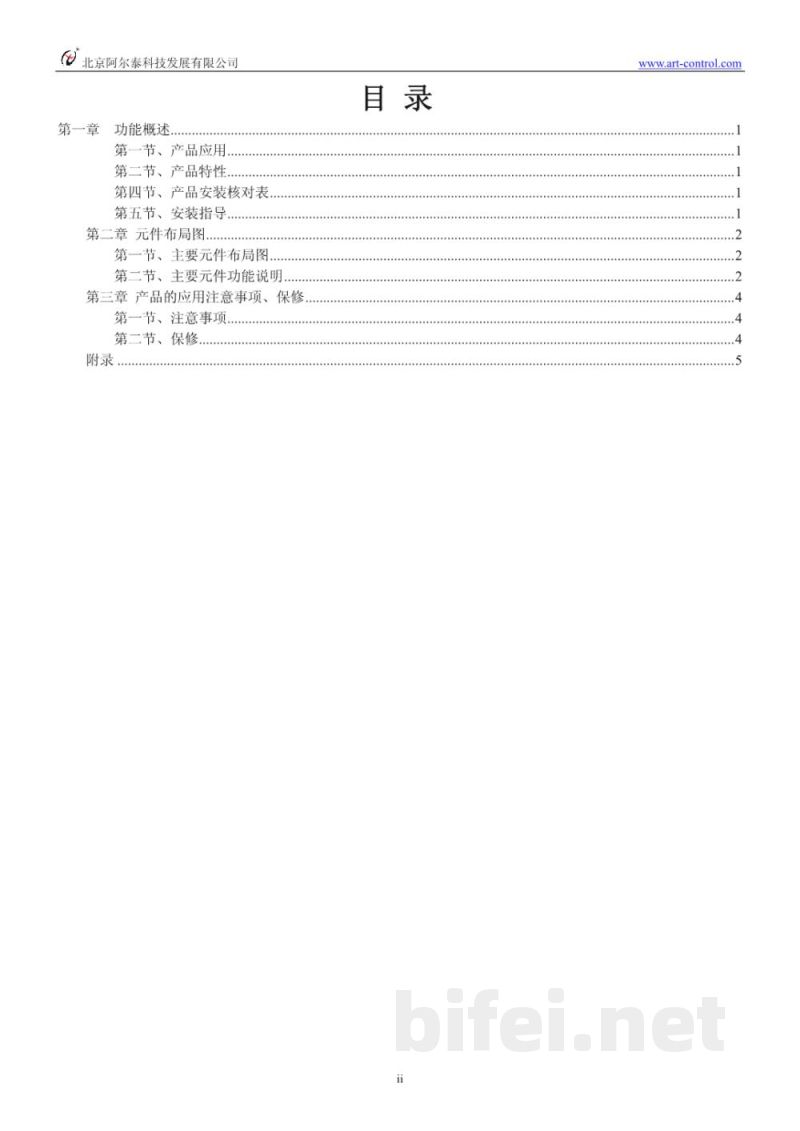

目录
art-control.com

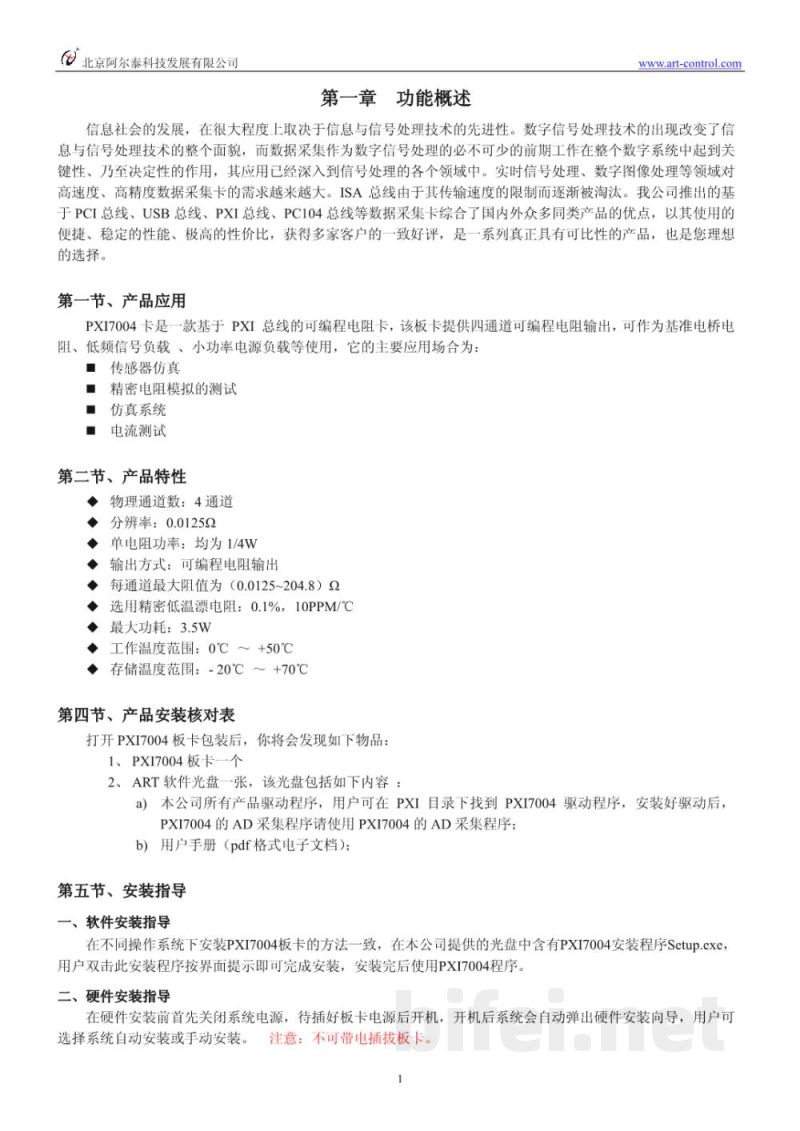

第一章 功能概述
随着信息与信号处理技术的发展，数据采集与信号处理在数字系统中起到关键作用。随着实时信号处理、数字图像处理等应用的发展，对高速度、高精度数据采集与测试设备的需求不断增加。PXI、PCI、USB、PC104等总线技术被广泛应用于工业测试领域。

第一节 产品应用
PXI7004是一款基于PXI总线的可编程电阻卡，提供四通道可编程电阻输出，可用于基准电桥电阻、低频信号负载及小功率电源负载等应用。主要应用包括：
传感器仿真
精密电阻模拟测试
仿真系统
电流测试

第二节 产品特性
物理通道数：4通道
分辨率：0.0125Ω
单电阻功率：1/4W
输出方式：可编程电阻输出
每通道最大阻值范围：0.0125Ω~204.8Ω
精密电阻：0.1%，10PPM/℃低温漂
最大功耗：3.5W
工作温度：0℃~50℃
存储温度：-20℃~70℃

第四节 产品安装核对表
打开PXI7004板卡包装后应包含：
1、PXI7004板卡一块
2、ART软件光盘一张（含驱动程序及用户手册）

第五节 安装指导
软件安装：通过光盘Setup.exe安装驱动程序，按提示完成安装后运行PXI7004程序。
硬件安装：关闭系统电源后插入板卡并固定，开机后系统自动识别或手动安装驱动程序。注意不可带电插拔板卡。

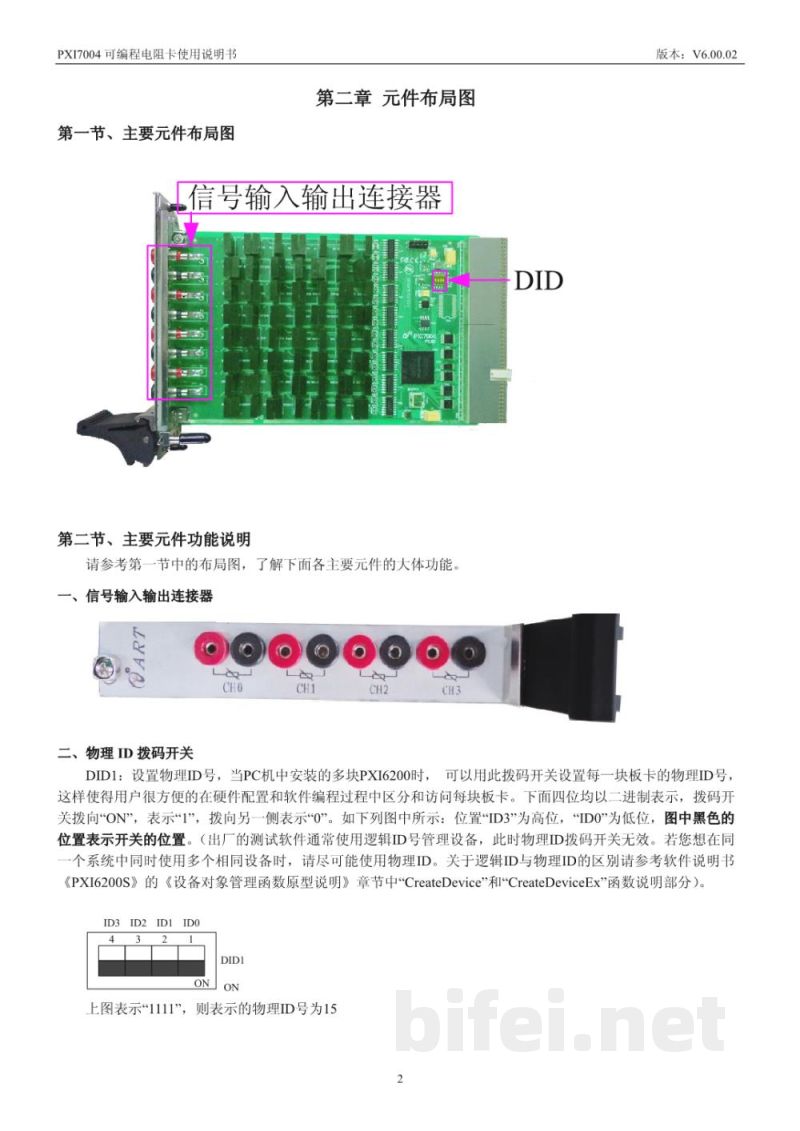

第二章 元件布局图
第一节 主要元件布局图
信号输入输出连接器

第二节 主要元件功能说明
一、信号输入输出连接器
CH0、CH1、CH2、CH3

二、物理ID拨码开关
物理ID拨码开关用于设置板卡ID号，当系统中安装多块同型号PXI板卡时，可通过拨码开关区分设备。拨码开关采用四位二进制表示，ON表示1，OFF表示0。

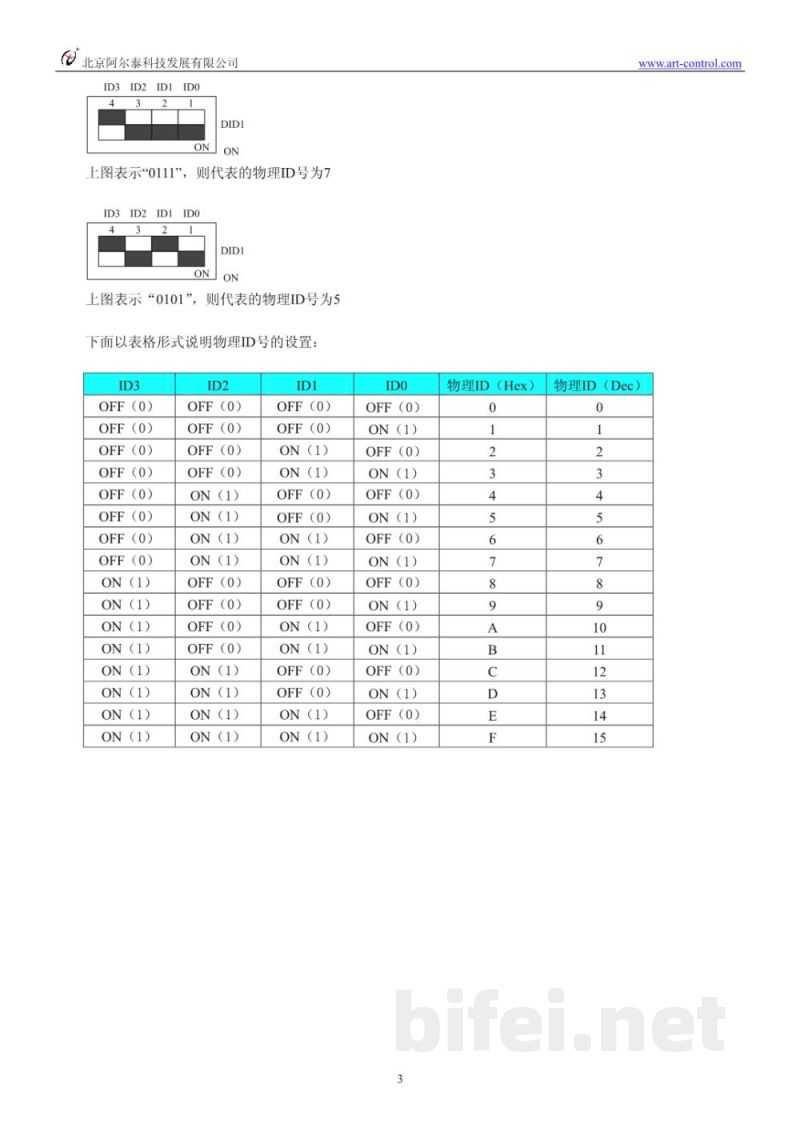

例如：
1111对应物理ID 15
0111对应物理ID 7
0101对应物理ID 5

逻辑ID与物理ID的区别需参考软件说明书相关章节。
