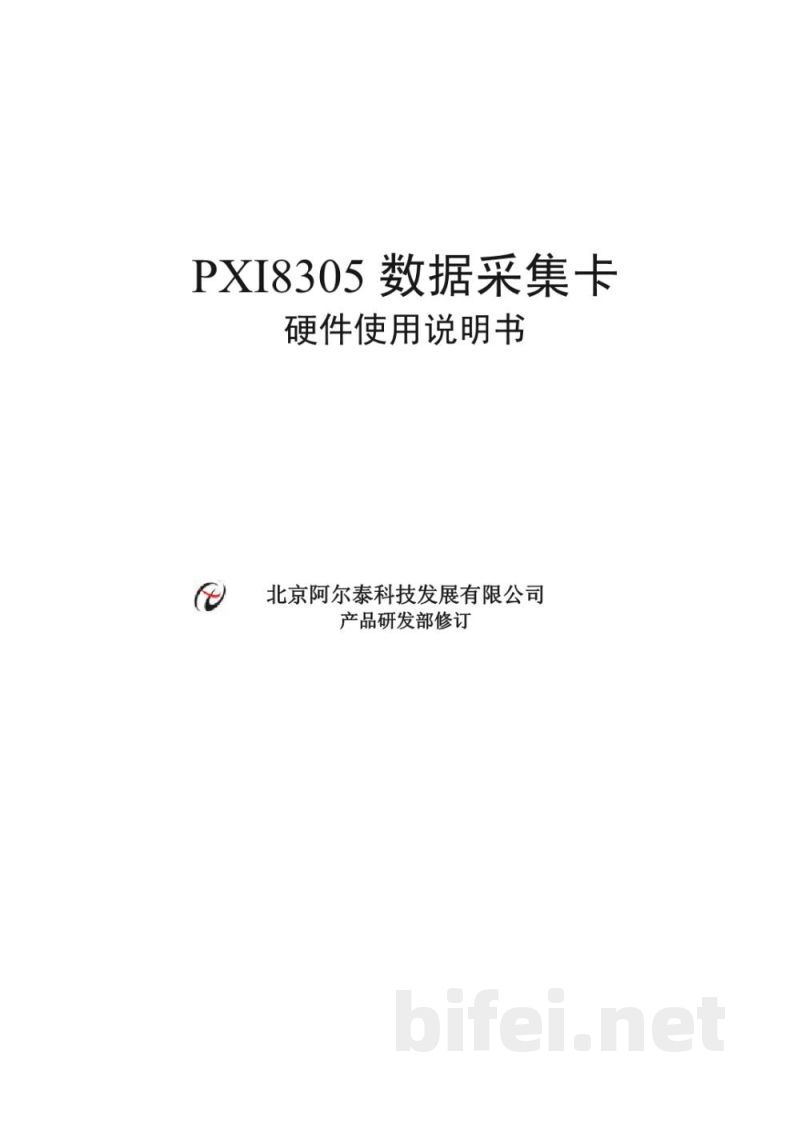

PXI8305数据采集卡 硬件使用说明书
北京阿尔泰科技发展有限公司 产品研发部修订

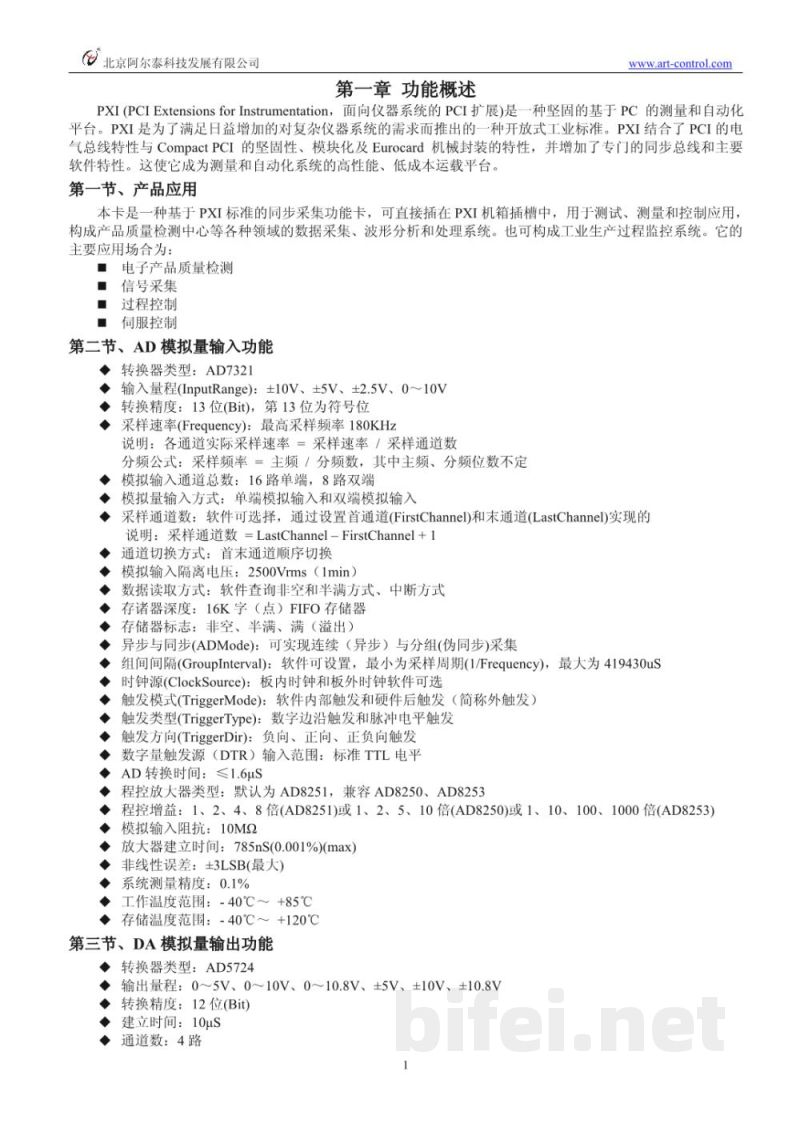

第一章 功能概述
PXI（PCI Extensions for Instrumentation，面向仪器系统的PCI扩展）是一种基于PC的测量与自动化平台的开放式工业标准。PXI结合PCI电气总线特性与CompactPCI的坚固结构及Eurocard机械封装，并增加同步总线与软件特性，使其成为高性能、低成本的测量与自动化系统平台。

第一节 产品应用
本卡为基于PXI标准的同步采集功能卡，可直接插入PXI机箱插槽，用于测试、测量与控制应用，可构建数据采集、波形分析及工业过程监控系统。主要应用包括：电子产品质量检测、信号采集、过程控制、伺服控制等。

第二节 AD模拟量输入功能
AD转换器类型：AD7321
输入量程：±10V、±5V、±2.5V、0~10V
转换精度：13位（含符号位）
采样速率：最高180KHz（各通道实际采样速率=采样速率/通道数）
通道数：16路单端或8路双端
通道切换方式：首末通道顺序切换（FirstChannel至LastChannel）
采样通道数：LastChannel - FirstChannel + 1
模拟输入隔离电压：2500Vrms（1min）
数据存储：16K字FIFO，支持非空、半满、满状态标志
采集模式：连续（异步）与分组（伪同步）
组间间隔：软件可设，最小采样周期，最大419430us
时钟源：板内时钟/板外时钟可选
触发模式：软件内部触发与硬件外触发
触发类型：数字边沿触发、脉冲电平触发
触发方向：负向、正向及双向触发
数字触发输入：标准TTL电平
AD转换时间：≤1.6μs
程控放大器：AD8251（兼容AD8250、AD8253）
增益设置：1、2、4、8倍（或1、2、5、10倍/1、10、100、1000倍）
输入阻抗：10MΩ
放大器建立时间：785ns（0.001%）
非线性误差：±3LSB（最大）
系统测量精度：0.1%
工作温度：-40℃～+85℃
存储温度：-40℃～+120℃

第三节 DA模拟量输出功能
DA转换器类型：AD5724
输出量程：0～5V、0～10V、0～10.8V、±5V、±10V、±10.8V
转换精度：12位
建立时间：10μs
通道数：4路

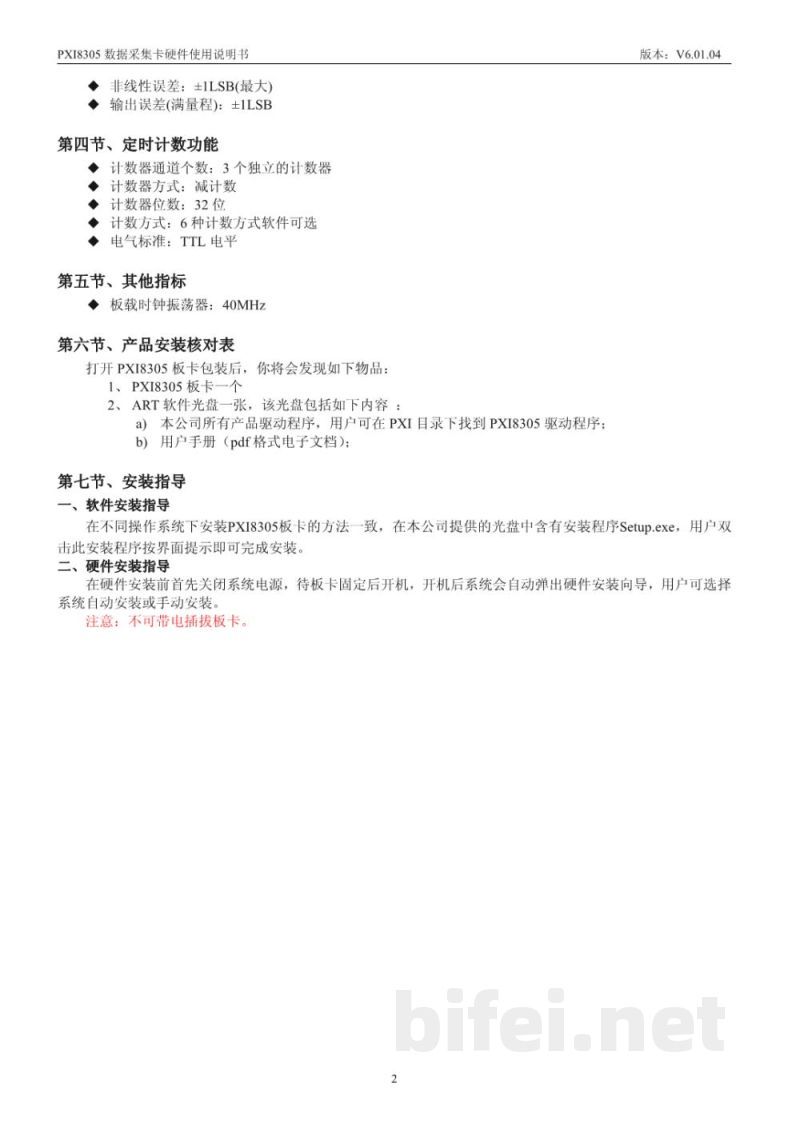

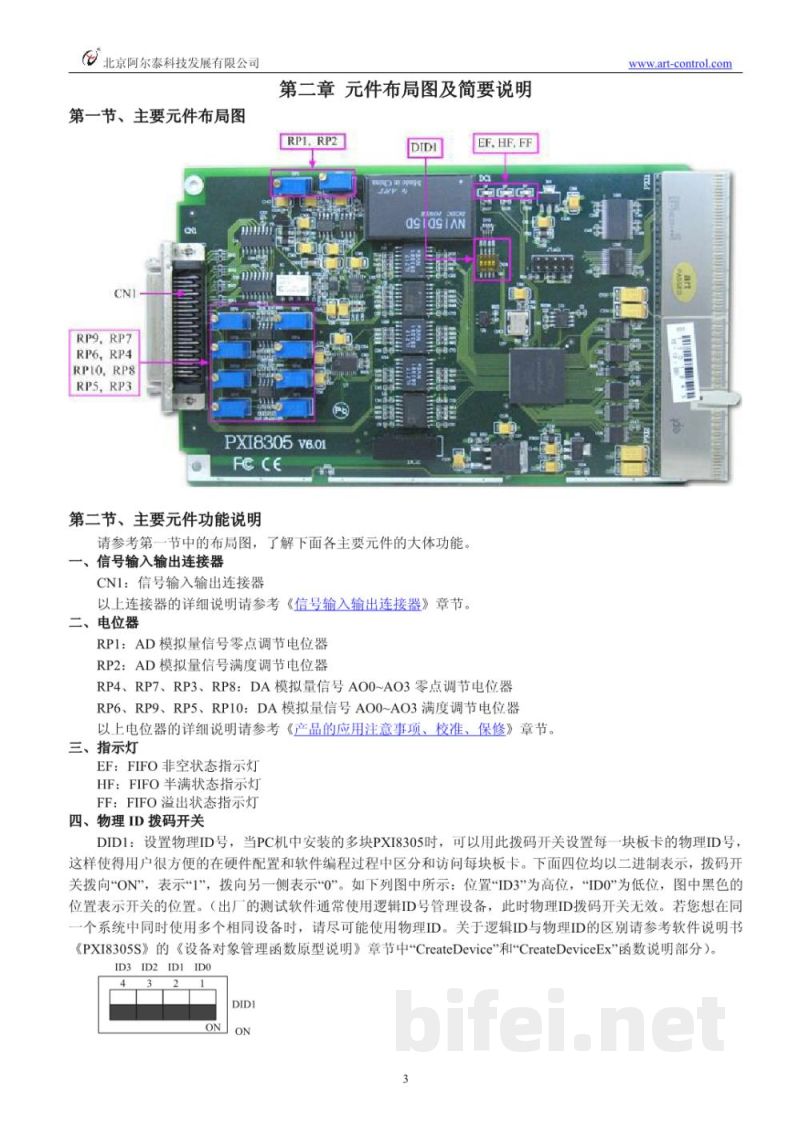

第二章 元件布局图及简要说明
（略）

第三章 信号输入输出连接器
（略）

第四章 各种信号连接方式
包括AD模拟量输入、DA模拟量输出、时钟输入输出、触发信号连接及多卡级联方法。

第五章 数据格式、排列顺序及换算关系
包括AD数据格式及码值换算、多通道数据排列顺序及DA输出数据格式说明。

第六章 各种功能使用方法
包括AD触发功能、内外时钟选择及连续/分组采集功能使用方法。

第七章 减法计数器功能
用于计数与控制相关应用说明。

第八章 产品应用注意事项、校准与保修
包括注意事项、AD与DA校准方法及保修说明。
