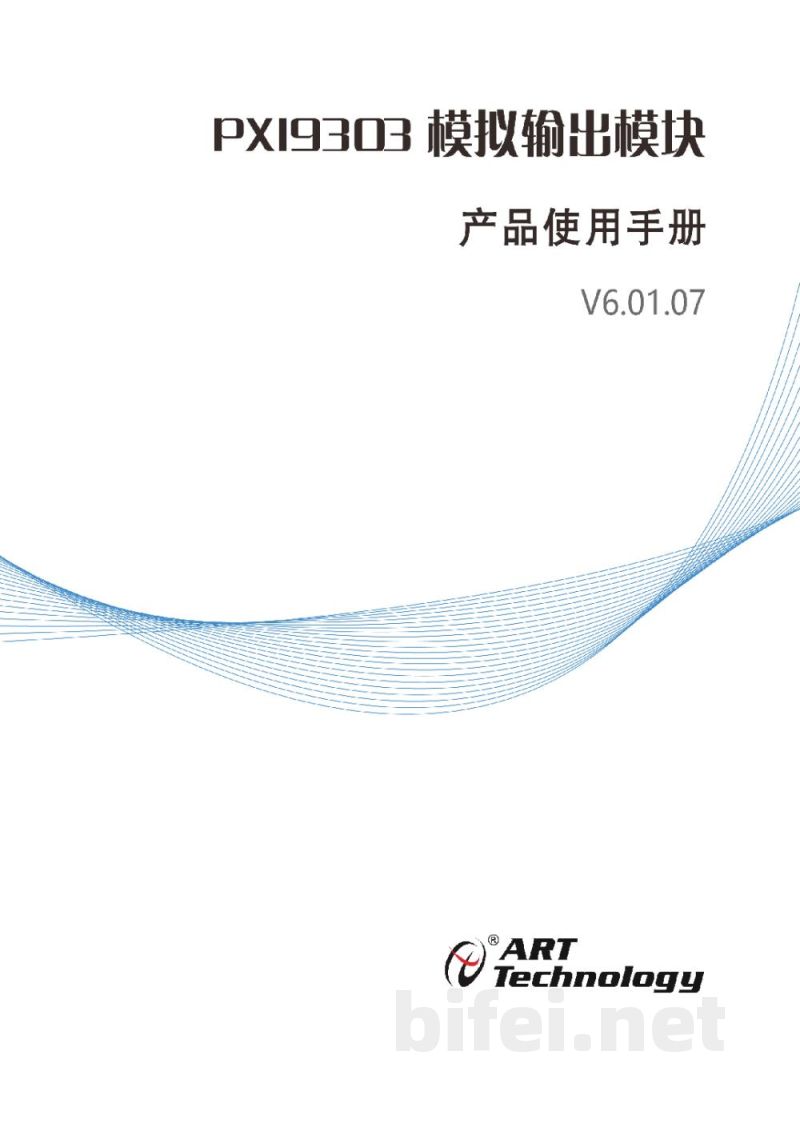

使用说明书-北京阿尔泰 PXI9303 模拟输出模块

产品使用手册
版本：V6.01.07

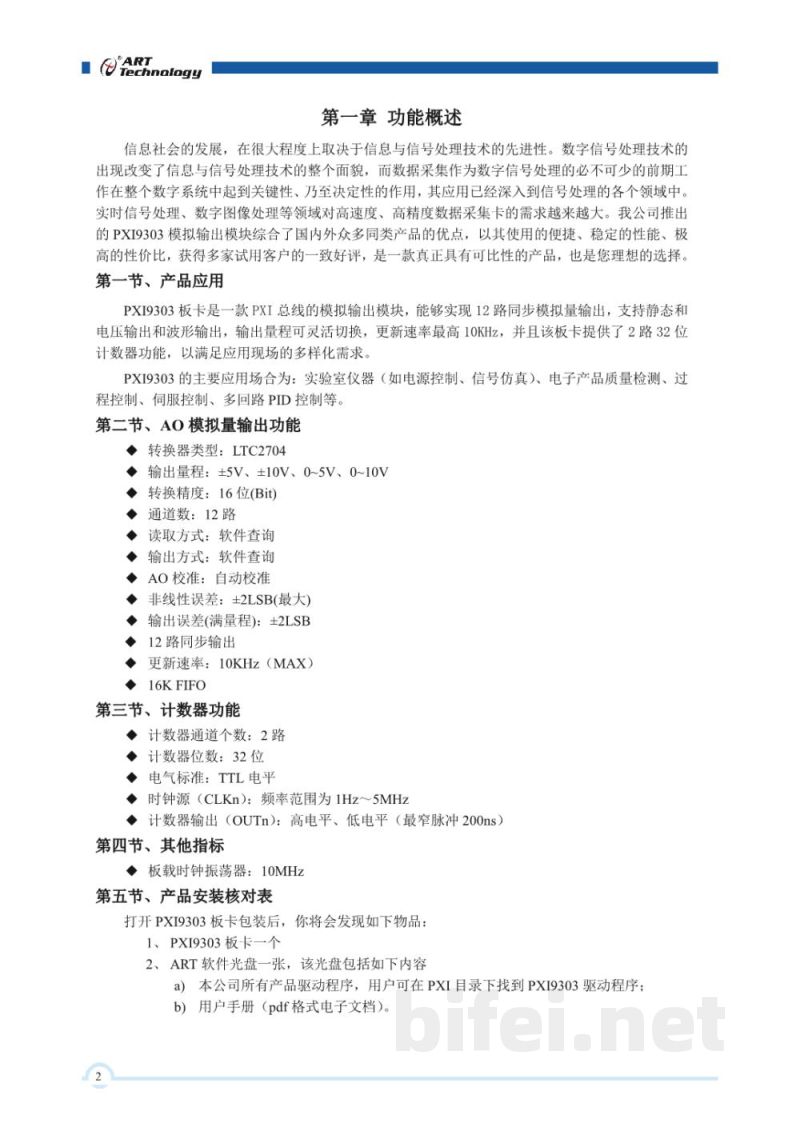

第一章 功能概述
信息社会的发展在很大程度上依赖于信息与信号处理技术的发展，而数据采集与信号处理作为基础环节起到关键作用。PXI9303模拟输出模块结合多种同类产品优势，具有稳定性能和较高性价比，适用于多种工业与实验室应用场景。

第一节 产品应用
PXI9303是一款PXI总线模拟输出模块，支持12路同步模拟量输出，具备静态电压输出与波形输出功能，输出量程可灵活切换，更新速率最高10KHz，并提供2路32位计数器功能。主要应用于实验室仪器（电源控制、信号仿真）、电子产品检测、过程控制、伺服控制及多回路PID控制等领域。

第二节 AO模拟量输出功能
转换器类型：LTC2704
输出量程：±5V、±10V、0～5V、0～10V
转换精度：16位
通道数：12路
输出方式：软件控制
校准方式：自动校准
非线性误差：±2LSB（最大）
输出误差（满量程）：±2LSB
更新速率：10KHz（MAX）
FIFO：16K

第三节 计数器功能
计数器通道：2路
计数器位数：32位
电气标准：TTL电平
时钟源（CLKn）：1Hz～5MHz
计数器输出（OUTn）：高/低电平输出，最窄脉冲200ns

第四节 其他指标
板载时钟振荡器：10MHz

第五节 产品安装核对表
打开PXI9303包装后，应包含：
1. PXI9303板卡一块
2. ART软件光盘一张（包含驱动程序及用户手册PDF）

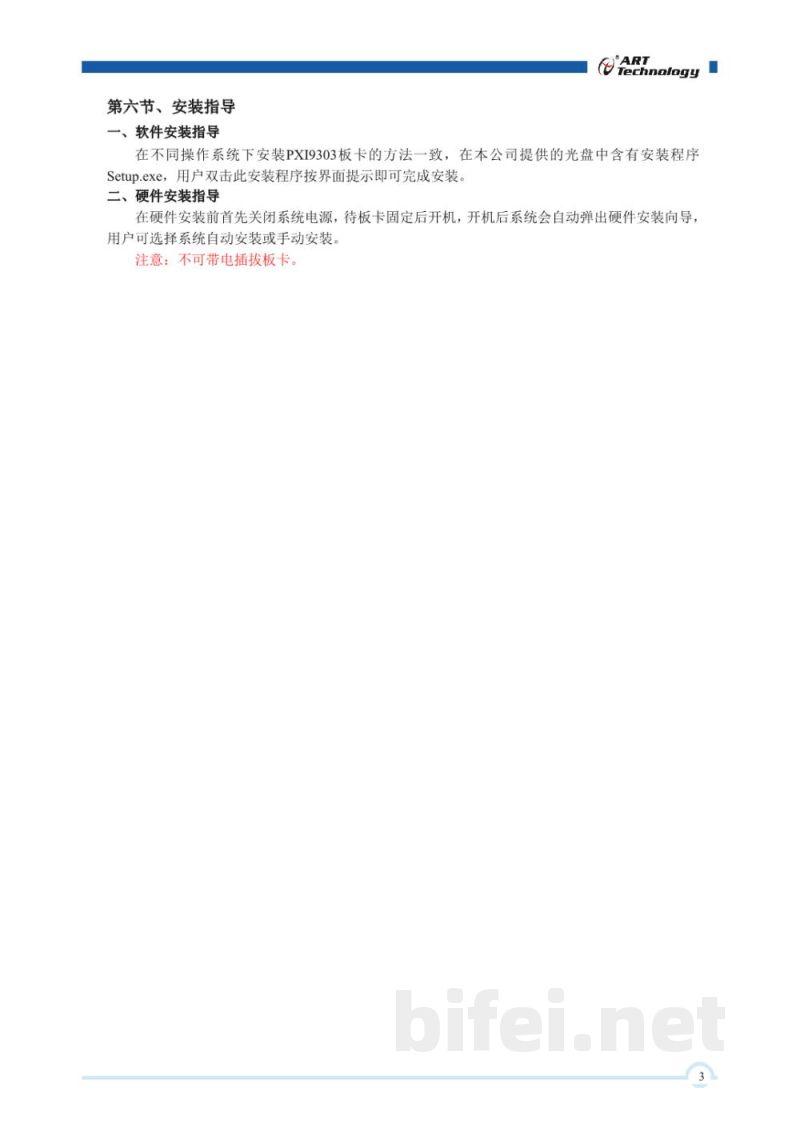

第六节 安装指导
软件安装：运行光盘Setup.exe并按提示完成安装。
硬件安装：关闭电源后安装板卡，固定后开机自动识别驱动。禁止带电插拔板卡。

第二章 元件布局图及简要说明

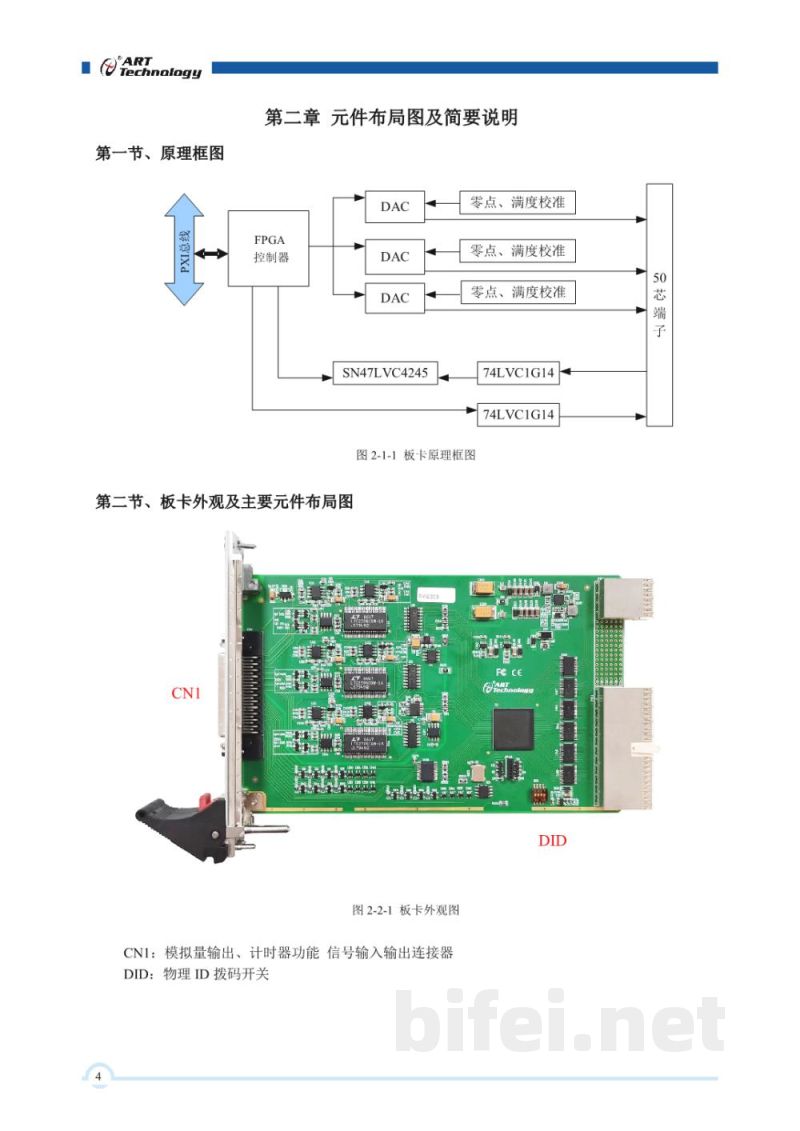

第一节 原理框图
板卡由DAC、FPGA控制器及校准电路组成，实现多路模拟输出控制与校准功能。

第二节 板卡外观及主要元件布局图
CN1：模拟量输出及计数器信号输入输出连接器
DID：物理ID拨码开关，用于多板卡系统区分设备
